電路板設計教程第一章-PADS Logic基本功能操作-4

發布時間 :2018-05-11 15:47 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
六、文件輸出
PCB設計測試的二個階段中,繪制完成電路圖都必須產生三種檔案,分別是電路圖PDF文件、零件BOM表(Bill of Materials)及轉檔網絡表(Netlist),如下說明:

1.  電路圖PDF文件
(1) 點選功能表 「 File / Create PDF 」選項。
(2) 測驗時存檔于「隨身碟 / 產品編號資料夾 / First資料夾」 (或第二階段「Second資料夾」),檔名:First-N-XX.pdf (或第二階段Second-N-XX),N為題組,XX為崗位號碼。
(3) 出現「產生PDF彈簧 (Create PDF)」,取消勾選「在零件周圍顯示超連結矩形框 (Visible rectangle around objects with hyperlinks)」。
(4) 并選擇以「白底黑字 (Black on white background)」作為電路圖文件輸出(如圖36所示)。
(5) 所產生之PDF電路圖需列印給監評評分(如圖37所示)。

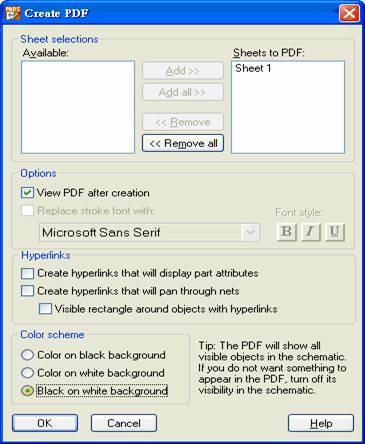

圖36 建立PDF彈簧
圖36 建立PDF彈簧

圖36 建立PDF彈簧

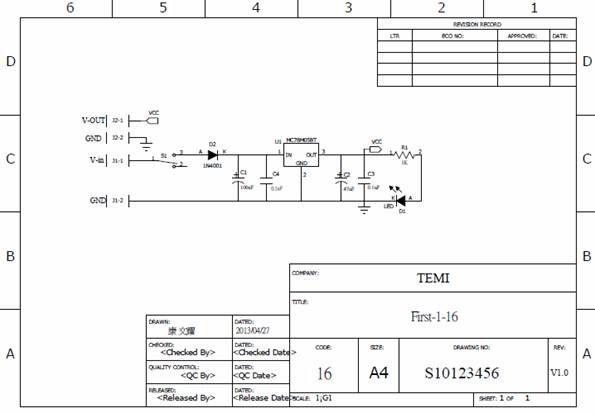

圖37  PDF 輸出文件

2.  零件BOM表
材料清單(Bill of Materials,或稱BOM表),是提供電路板制作者一份采購零件的清單,在PCB設計測驗中BOM表的欄位都是6個欄位,欄位間以Tab為分隔符號,但顯示、及排序方式略有不同,必須注意題目要求。
(1) 點選功能表 「 File / Reports 」選項,并勾選「材料清單 (Bill of Materials)」選項(如圖38所示)。
圖38 報表彈簧
圖38 報表彈簧

(2) 按鈕,開啟如圖39「材料清單設定 (Bill of Materials Setup)」彈簧。

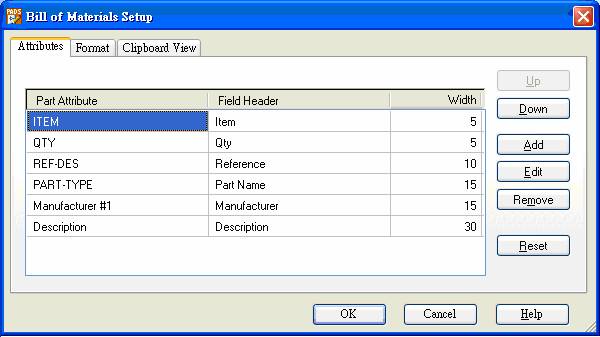

圖39 材料清單設定彈簧
圖39 材料清單設定彈簧

(3) 在屬性(Attributes)頁面中,列出材料清單要顯示的零件屬性(Part Attribute)及欄位標題(Field Header),根據題目要求的BOM表最后二個零件屬性應為「Velue」及「PCB DECAL」,所以,請先滑鼠點選第五列,按刪除最后二列(如圖40所示)。

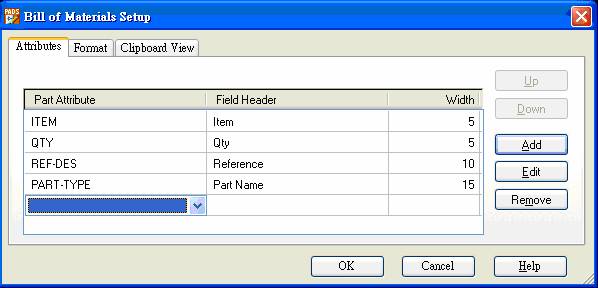

圖40 刪除最后二列
圖40 刪除最后二列

(4) 按新增一列,在下拉式選單,選擇「Velue」,按 [Enter] ,完成新增一列。
(5) 按新增一列,在下拉式選單,選擇「PCB DECAL」,按 [Enter] ,完成新增一列(如圖41所示)。

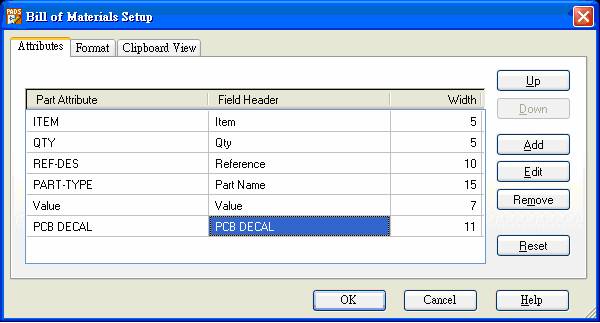

圖41 新增二列零件屬性
圖41 新增二列零件屬性

(6) 切換到「格式(Format) 」頁面,并在「分隔符號(Delimiter) 」區塊中點選「Tab」(如圖42)。

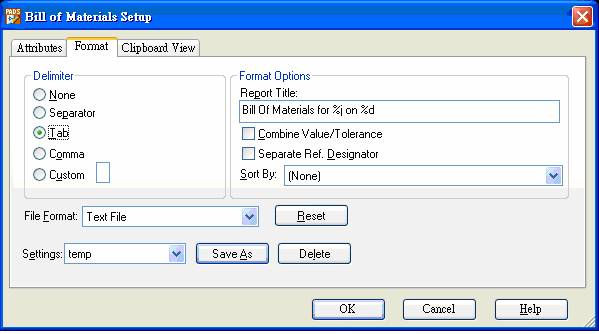

圖42 材料清單格式設定彈簧
圖42 材料清單格式設定彈簧

(7) 在「格式選項(Format Options) 」區塊中,零件序號分開(Separate Ref. Designator)選項,和排序(Sort By)選項,須依各題的BOM表而定。
a. 取消勾選「結合零件數值/誤差 (Combine Value/Tolerance)」選項。
b.  PCB設計第一階段材料清單要求所有零件分別列出,因此勾選「零件序號分開(Separate Ref. Designator) 」選項。并且材料清單需依「序號(Reference) 」排序,設定方式如圖43所示。結果在「剪貼簿瀏覽 (Clipboard View)」頁面呈現如圖44所示。

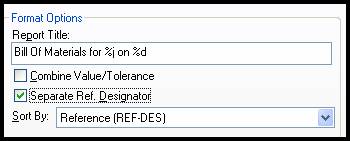

圖43 PCB設計第一階段格式化選項區塊設定
圖43 PCB設計第一階段格式化選項區塊設定

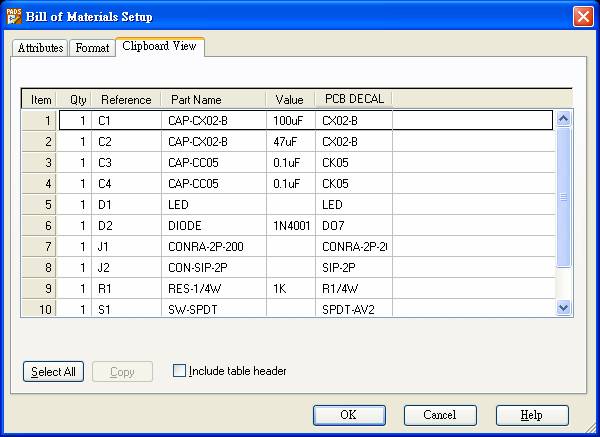

圖44 PCB設計第一階段材料清單
圖44 PCB設計第一階段材料清單

c. PCB設計第二階段材料清單要求相同零件名稱及數值的零件放在同一列,因此不勾選「零件序號分開(Separate Ref. Designator) 」選項。并且材料清單需依「零件名稱(Part Name) 」排序,設定方式如圖45所示。結果在「剪貼簿瀏覽 (Clipboard View)」頁面呈現如圖46所示。

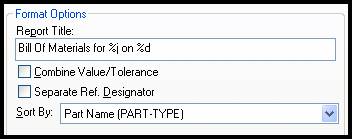

圖45 PCB設計第二階段格式化選項區塊設定
圖45 PCB設計第二階段格式化選項區塊設定

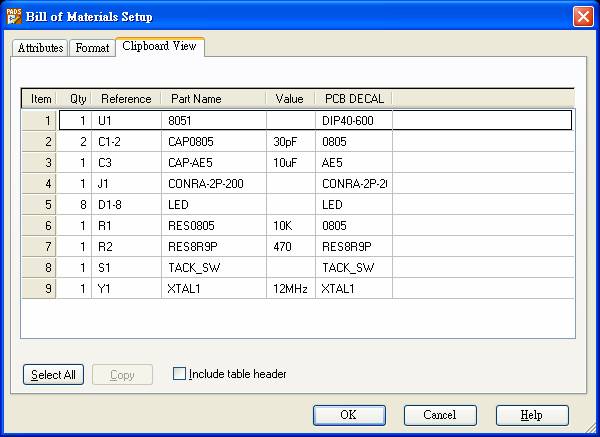

圖46 PCB設計第二階段材料清單
圖46 PCB設計第二階段材料清單

(8) 記得要將設定值儲存在暫存檔中,以免輸出的BOM表格式是修改前的設定。請按「存檔 (Save As)」 ,并輸入暫存檔名temp。
(9) 切換到「剪貼簿瀏覽 (Clipboard View) 」頁面,并和試題的零件表核對,如果格式有誤請再次檢查「格式選項」頁面,如正確按「確定 (OK)」,回到圖38「報表 (Reports)」彈簧。
(10) 在「報表 (Reports)」彈簧中,按「確定 (OK)」會接著以「記事本」呈現材料清單。
(11) 儲存BOM檔案。點選「記事本」功能列「檔案 / 另存新檔」,存檔類型選「所有檔案」,測驗時存檔于「隨身碟 / 產品編號資料夾 / First資料夾」 (或第二階段 「Second資料夾」),檔名:First-N-XX.rep (或第二階段Second-N-XX),N為題組,XX為崗位號碼。

3.  匯出網絡表檔案
最后我們必須將電路圖轉成「網絡表 (Netlist)」,以便用以匯入電路板編輯器(PCB Layout)。
(1) 點選功能表「Tools / Layout Netlist」,開啟「網絡表轉電路板 (Netlist to PCB)」彈簧。
(2) 按「瀏覽 (Browse)」 選擇存檔路徑及檔名,測驗時存檔于「隨身碟 / 產品編號資料夾 / First資料夾」 (或第二階段 「Second資料夾」),檔名:First-N-XX.asc (或第二階段Second-N-XX),N為題組,XX為崗位號碼。
(3) 按「確定 (OK)」即可產生ASC II的網絡表(如圖47所示)。

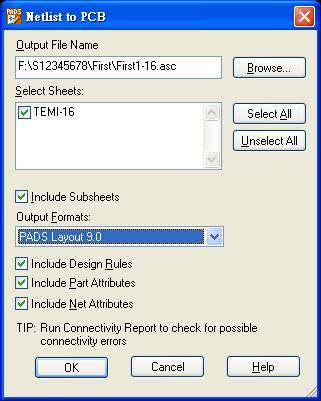

圖47匯出網絡表彈簧
圖47匯出網絡表彈簧
