PCB Layout設計如何產生BOM表?

發布時間 :2018-07-03 11:49 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB Layout設計如何產生BOM表呢?下面深圳宏力捷PCB設計部為大家講解下PCB Layout設計產生BOM表的方法。
在PCB Editor 中可以產生BOM (Bill of Material) File。BOM File 就是一張表, 描述這個PCB板上所使用到的零件 (含IC、被動零件及連接器), 所以有了BOM表就知道要焊好一片PCB所需的材料有那些了。

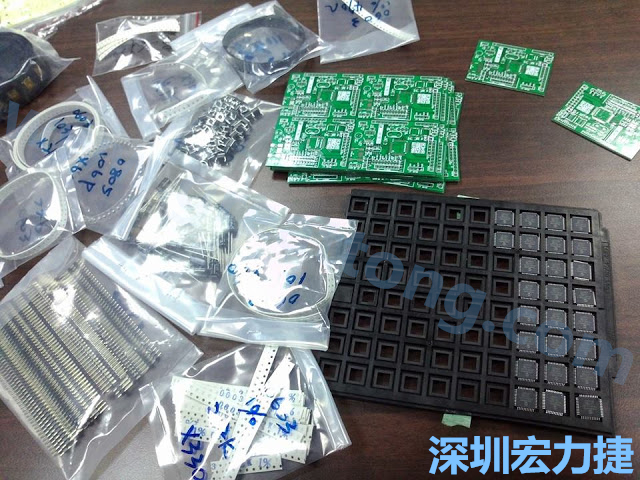

為PCBA備好物料
備好物料

如何產生BOM表

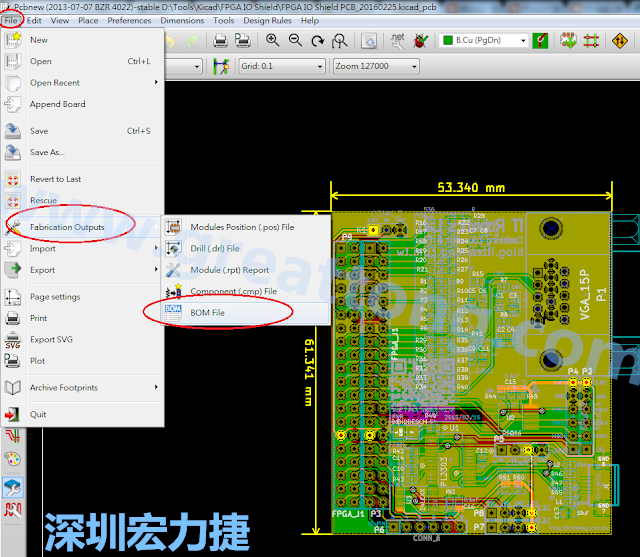

在Kicad的PCB Editor, 點選 File->Fabrication Outputs->BOM File, 即可產生一個 .csv 的Excel 文檔。
在Kicad的PCB Editor, 點選 File->Fabrication Outputs->BOM File, 即可產生一個 .csv 的Excel 檔案。

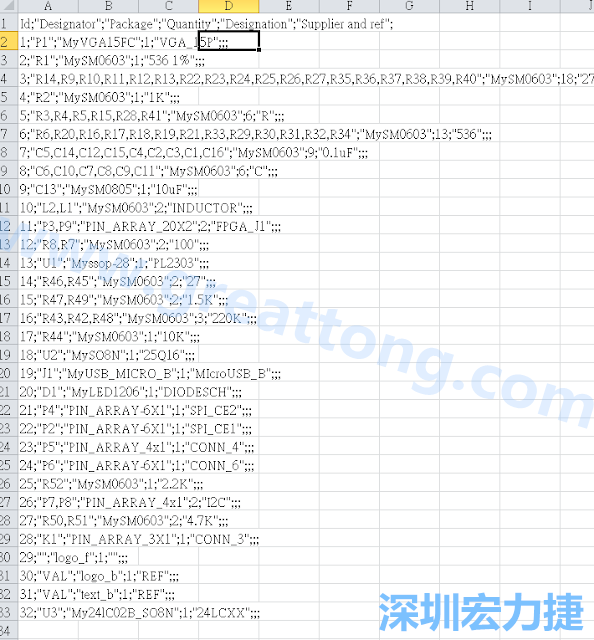

點兩下打開這個. csv 文檔, 結果如下非常的凌亂,主要是因?yàn)闄谖环指糇衷e(cuò)了,所以這部份需要自己再手動調整一下。
在Kicad的PCB Editor, 點選 File->Fabrication Outputs->BOM File, 即可產生一個 .csv 的Excel 檔案。
欄位分隔字元弄錯了

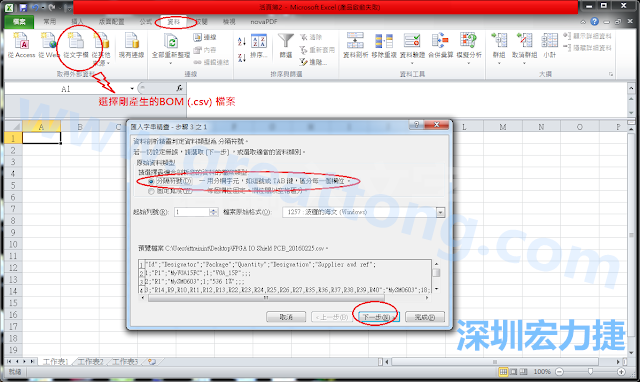

新增一個新的Excel文檔,[資料]匯入[從文字檔],然后選擇剛產生的BOM (.csv)檔案,并以"分號"作為分隔符號。

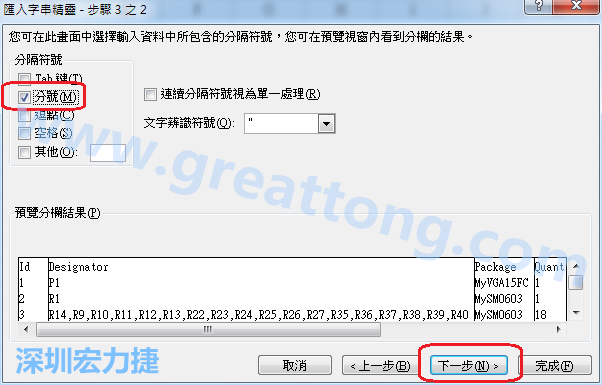

新增一個新的Excel文檔,[資料]匯入[從文字檔],然后選擇剛產生的BOM (.csv)檔案,并以"分號"作為分隔符號。

新增一個新的Excel文檔,[資料]匯入[從文字檔],然后選擇剛產生的BOM (.csv)檔案,并以"分號"作為分隔符號。

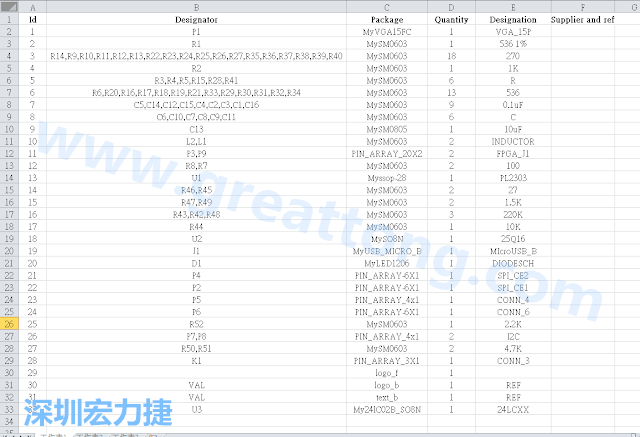

按"下一步"完成后,此Excel 檔就是一個標示清楚的BOM零件清單了, 有規格、數量及用在那里 (Ref)。如果再新增一欄Price ,加總所有 Quantity x Price, 就可以算出 BOM Cost 了。
按"下一步"完成后,此Excel 檔就是一個標示清楚的BOM零件清單了, 有規格、數量及用在那裡 (Ref)。如果再新增一欄Price ,加總所有 Quantity x Price, 就可以算出 BOM Cost 了。
