創建一個新的電氣原理圖
1.選擇File>>New>>Schematic，或者在Files面板內里的New選項中單擊Schematic Sheet。在設計窗口中將出現了一個命名為Sheet1.SchDoc的空白電路原理圖并且該電路原理圖將自動被添加到工程當中。該電路原理圖會在工程的Source Documents目錄下。
2.通過文件File>>Save As可以對新建的電路原理圖進行重命名，可以將通過文件保存導航保存到用戶所需要的硬盤位置，如輸入文件名字Multivibrator.SchDoc并且點擊保存。
當用戶打開該空白電路原理圖時，用戶會發現工程目錄改變了。主工具條包括一系列的新建按鈕，其中有新建工具條，包括新建條目的菜單工具條，和圖表層面板。用戶現在就可以編輯電路原理圖了。
用戶能夠自定義許多工程的外觀。例如，用戶能夠重新設置面板的位置或者自定義菜單選項和工具條的命令。
現在我們可以在繼續進行設計輸入之前將這個空白原理圖添加到工程中，如圖2。

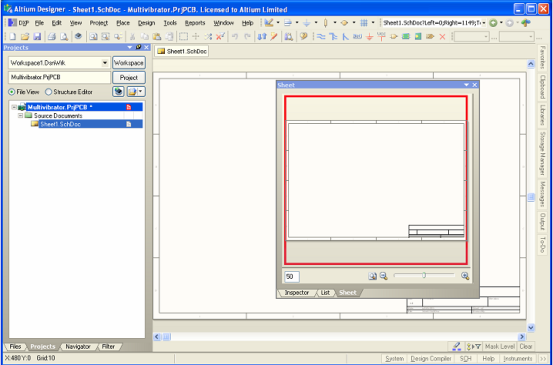

圖2 新建電路原理圖
添加電路原理圖到工程當中
如果添加到工程中的電路原理圖以空文檔的形式被打開，可以通過在工程文件名上點擊右鍵并且在工程面板中選擇Add Existing to Project 選項，選擇空文檔并點擊Open。更簡單的方法是，還可以在Projects面板中簡單地用鼠標拖拽拉空白文檔到工程文檔列表中的面板中。該電路原理圖在Source Documents工程目錄下，并且已經連接到該工程。
