PCBA大講堂:連接器上給SMT用的帽蓋(Connector cap)

發布時間 :2018-07-19 10:55 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
公司的PCBA產品用到很多的Connector(連接器),可是前一陣子有個 Connector 出了問題,不良現象是 Connector 經過 Reflow(回流焊)之后接觸彈片會變形,F(xiàn)PCB(軟排線)插入后產生接觸不良。

探究其原因后發現,原來是Connector廠商在Connector的內側金屬接觸彈片端(Contact pin)中間塞了一個 cap(塑膠蓋子),這個蓋子是給 SMT 的 PIck and Place (貼焊機)的Nozzle(吸嘴)用的,熱脹冷縮的作用,經過 Reflow 的時候,這個 Cap 會擠壓金屬彈片并造成其永久變形,使得金屬彈片位在同一平面上,嚴重的就造成接觸不良,輕微的就變成intermittent(時好時壞),這種intermittent現象是品質管控上的一大殺手。

后來解決方法是改變塑膠蓋子(Connector cap)為 Mylar(麥拉片)貼片,但是 Connector 廠商用人工貼 Mylar,雖然變形的問題解決了,但是有些 Mylar 貼偏了反而影響到 SMT 打件,后來還是改回塑膠的蓋子,但把原本插在Connector內側的部份改成夾外側的方式,到目前為止,試產超過1,000臺并沒有再發現類似的不良。

一般市面上的 Cnnector 大多使用金屬蓋子,塑膠蓋子應該較少見到,塑膠蓋子要開塑膠的射出模具,而金屬蓋子則是沖壓的模具,量產夠大的話,塑膠蓋子應該會比較省錢。

▼一開始的 connector 把 塑膠蓋子 塞到了 connector 的接觸彈片內側。
一開始的 connector 把 塑膠蓋子 塞到了 connector 的接觸彈片內側。

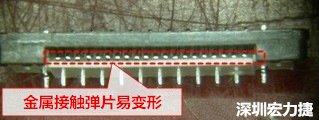

▼塑膠蓋子塞到connector內側,加熱后金屬彈片容易局部變形。
塑膠蓋子塞到connector內側,加熱后金屬彈片容易局部變形。

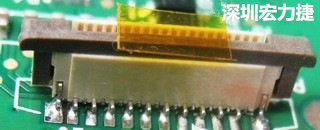

▼變更為Mylar貼片,但太小吸不住,太大又影響SMT取件。
變更為Mylar貼片,但太小吸不住,太大又影響SMT取件。

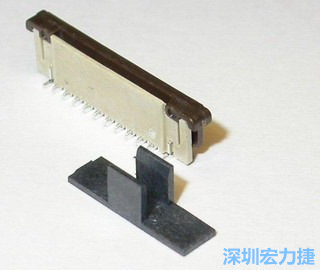

▼最后變更回塑膠蓋子 (cap),但改為夾外側,避免直接接觸金屬彈片。
最后變更回塑膠蓋子 (cap),但改為夾外側避免直接接觸金屬彈片
