PCB設計公司詳解PCB板鋪銅規則

發布時間 :2019-10-29 14:35 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部

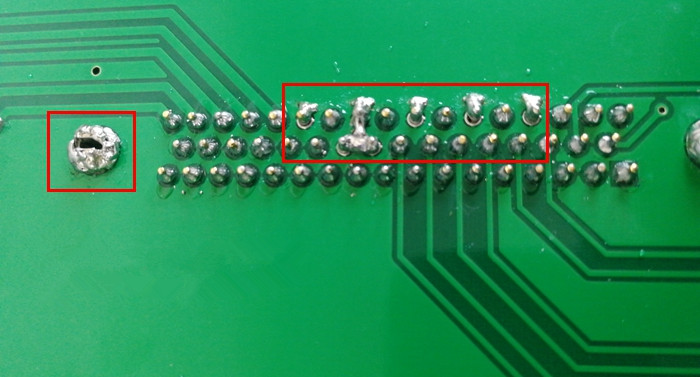

在完成PCB設計、PCB打樣進行焊接的時候,有時候會出現虛焊或者一直焊不上的情況,出現這種情況通常是由于PCB板鋪銅不規范,導致焊接時PCB板散熱過快造成的。接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹PCB板鋪銅規則。

PCB設計公司詳解PCB板鋪銅規則

PCB設計公司詳解PCB板鋪銅規則


造成PCB板散熱過快的主要原因:
1、焊接溫度過低,接地散熱快。
2、PCB設計地孔未使用十字鏈接,焊盤接地面積大散熱快。
解決方法:將焊接溫度調高至350-400度(400℃以上溫度需注意焊接時間不宜過長)。

針對此類問題接下來分享一下Altium Designer鋪銅規則(低版本和高版本參數設置):

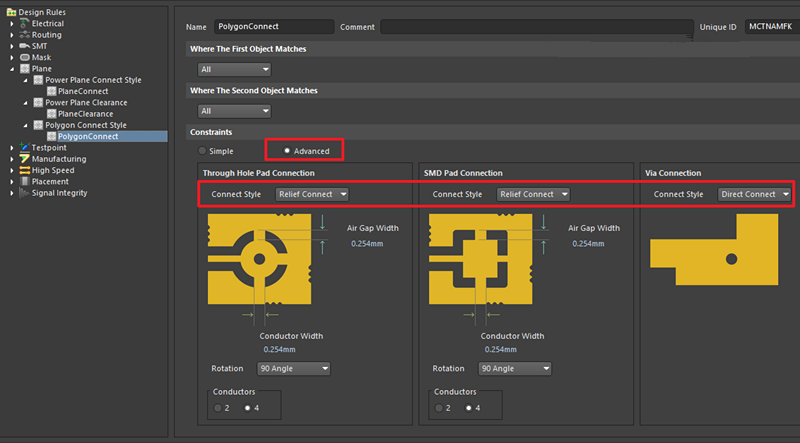

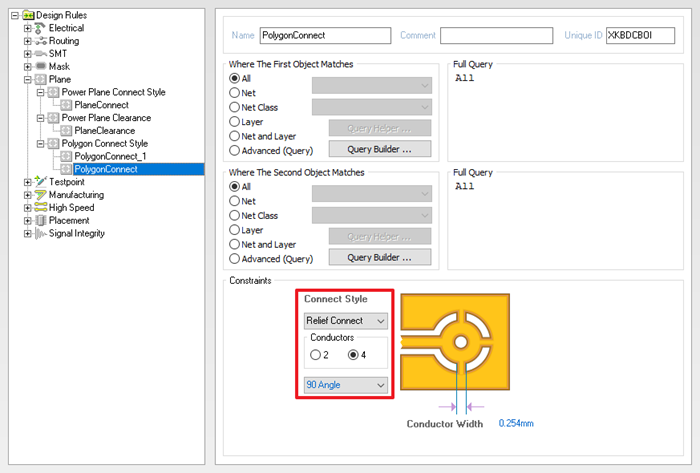

1、設置鋪銅項鏈接 :規則內Plane → Polygon Connect style(圖1-1)。

PCB設計公司詳解PCB板鋪銅規則

圖1-1

PCB設計公司詳解PCB板鋪銅規則

設置前后鋪銅效果比對

2、按前面設置鋪銅后發現所有地網絡的孔都以十字架方式鏈接銅皮,這樣的方式過孔(Via)與銅皮的連接接觸面積變小了,過孔(Via)導流下降,我們得在添加一個過孔(Via)的規則(圖2-1)。

PCB設計公司詳解PCB板鋪銅規則

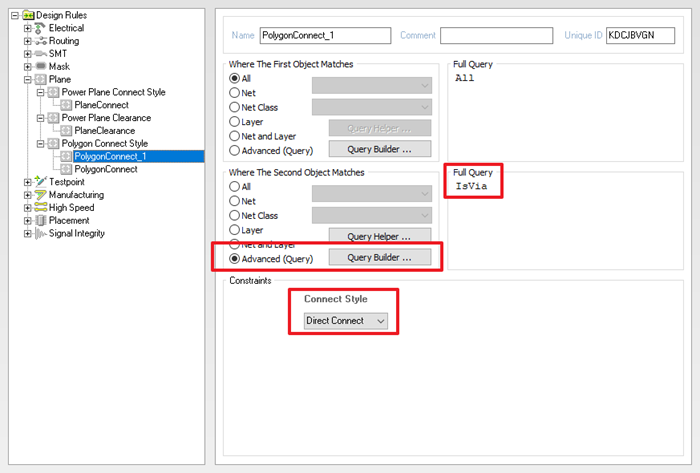

圖2-1

3、用高版本Altium Designer規則設置就相對簡單些(圖3-1)。

PCB設計公司詳解PCB板鋪銅規則

圖3-1

按此參數設置后鋪銅效果如下,可以有效提高焊接良率。

PCB設計公司詳解PCB板鋪銅規則

PCB設計公司詳解PCB板鋪銅規則

PCB設計公司詳解PCB板鋪銅規則


以上就是關于PCB板鋪銅規則的介紹,如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料,歡迎聯系深圳宏力捷電子!
