SMT廠家簡析SMT加工焊接/焊縫空洞產生的原因

發布時間 :2021-05-25 17:13 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
        深圳宏力捷自有SMT貼片廠,可提供最小封裝0201元器件SMT貼片加工服務,支持來料來樣加工和PCBA代工代料多種加工形式。接下來為大家介紹下SMT加工中焊接/焊縫空洞產生的原因。

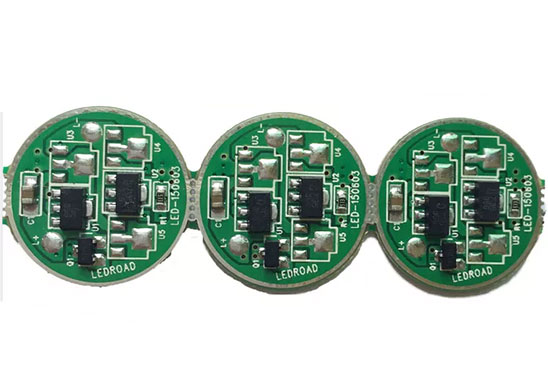

SMT貼片廠

SMT貼片加工焊接/焊縫的空洞控制標準
        在目前SMT貼片加工廠家中,一般針對焊接/焊縫的空洞控制標準是按照IPC-A-610標準來實行的,該標準對于SMT貼片加工空洞的焊接的截面直徑應該小于或等于焊球直徑的25%,根據公式換算之后,就是焊球截面上的空洞為6%,如果空洞不僅僅是有一個,那么就要把所有的面積相加,來評估是否超出了這個標準的規范。

SMT貼片加工焊接/焊縫空洞產生原因分析及措施
        經過多年SMT加工廠的經驗總結和科學研究查證,沒有證據能夠表面單個焊點中的空洞會引起焊點的失效,但是在很多的案例中,位于焊盤截面的空洞才是一個巨大的品質隱患,它的質量度對于可靠性的影響要大很多,并且最終導致焊縫的開裂,并引發失效。
        結論是:空洞存在的位置要比尺寸更加重要。

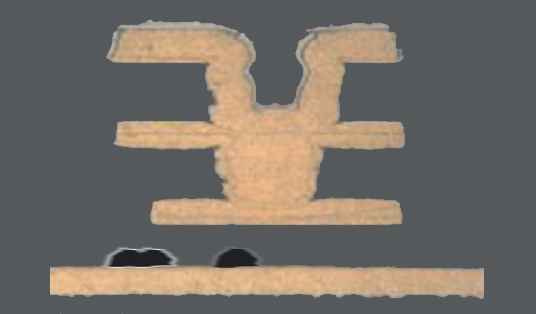

焊點空洞
焊點空洞

        那么在電路板制作過程中需要針對客戶的產品和工藝要求,進行相應的優化改善,最主要的是通過焊錫膏、回流焊溫度控制等方面避免主要焊縫位置出現空洞,并且出現空洞的尺寸與數量也要進行相應的控制。

        對于諸如QFN等核心器件,封裝獨特且工藝難度大,焊端側面部分露出且無可焊的鍍層,綜合來講就是在smt加工中焊端的左右側面可焊性非常差,容易出現濕潤不良,并產生橋連和空洞。這種情況下主要是因為薄的焊膏更容易形成更大的空洞,究其原因主要還是焊縫的厚度間隙太小,導致焊機的揮發物更難通過這個“通道”排出,以至于導致“空洞”的問題發生。

        所以相關問題的發生可能不只是某一點的原因,更是綜合因素下來的結果。

SMT貼片加工

深圳SMT貼片加工能力
1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。

SMT貼片加工

選擇深圳宏力捷做SMT貼片加工的優勢
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。
