PCBA加工對PCB板的要求

發布時間 :2021-08-09 17:42 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工過程中,會經過非常多的特殊工藝,隨即帶來的就是對PCB板的限制要求,如果PCB板不符合要求,就會加大PCBA焊接工藝的難度,最終可能導致焊接缺陷,板子不合格等情況。因此,為了能保證特殊工藝的加工順利完成,也為了方便PCBA加工,PCB板在尺寸、焊盤距離等方面都要符合可制造性要求,接下來深圳PCBA加工廠家-深圳宏力捷為大家介紹下PCBA加工對PCB板的要求。

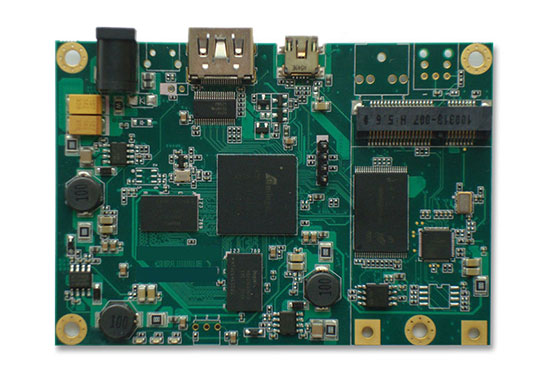

PCBA加工對PCB板的要求

PCBA加工對PCB板的要求
1、PCB尺寸
      PCB寬度(含板邊) 要大于等50mm,小于460mm,PCB長度(含板邊) 要大于等50mm。尺寸過小需做成拼板。

2、PCB板邊寬度
      板邊寬度:>5mm,拼板間距:<8mm,焊盤與板緣距離:>5mm

3、PCB彎曲度
      向上彎曲程度:<1.2mm,向下彎曲程度:<0.5mm,PCB扭曲度:最大變形高度÷對角長度<0.25

4、PCB板Mark點
      Mark的形狀:標準圓形、正方形、三角形;
      Mark的大??;0.8~1.5mm;
      Mark的材質:鍍金、鍍錫、銅鉑;
      Mark的表面要求:表面平整、光滑、無氧化、無污物;
      Mark的周圍要求:周圍1mm內不能有綠油或其它障礙物,與Mark顏色有明顯差異;
      Mark的位置:距離板邊3mm以上,周圍5mm內不能有類似Mark的過孔、測試點等。

5、PCB焊盤
      貼片元器件焊盤上無通孔。若有通孔會導致錫膏流入孔中,造成器件少錫,或者錫流到另一面,造成板面不平,無法印刷錫膏。
在進行PCB設計及生產時,需了解PCBA焊接工藝的一些知識,這樣才能使產品適合生產。先了解加工廠的要求,可以讓后面的生產制造過程更為順利,避免不必要的麻煩。

這就是PCBA加工對PCB板的要求,在生產PCB板的時候不懈怠,生產出優質合規的PCB板才能讓板子更好的接受其他特殊工藝,并給予PCB板生命,并注入功能的靈魂。

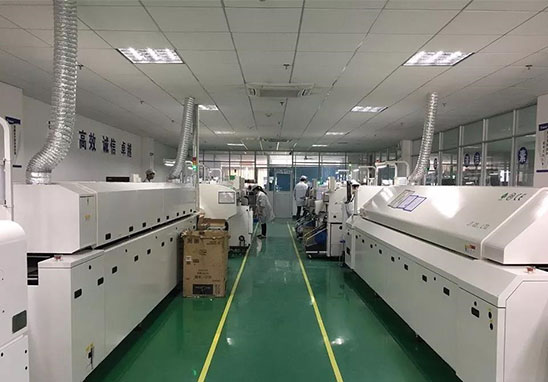

PCBA加工廠

PCBA加工優勢
1. 高度專業:公司專注于加工樣板、中小批量,承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備:公司的設備都是針對樣板和中小批量生產而量身定做的先進設備,可貼0201,BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術:技術骨干100%5年以上的工作經驗,一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念,來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上,若客戶發現焊接缺陷,公司承諾免費返修。

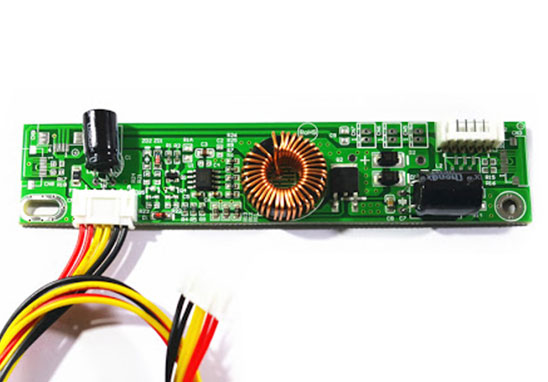

PCBA加工
