SMT貼裝元件如何手工焊接?

發布時間 :2022-03-08 17:36 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
SMT是半導體器件的一種封裝形式,SMT涉及各種不同風格的零件,其中許多已形成行業通用標準,主要是一些片式電容器、電阻器等;那么SMT貼裝元件如何手工焊接呢?接下來深圳SMT加工廠家-深圳宏力捷電子為大家介紹下。

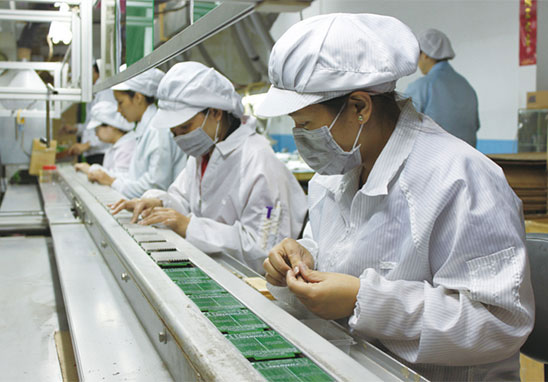

深圳SMT加工

一、逐個焊點焊接

1) 用鑷子夾持SMT元件,居中貼放在相應的焊盆上,對準后用鑷子按住不要移動。
2) 用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 用鑿子形(扇鏟形)烙鐵頭加少許直徑小于等于0.5mm的焊錫絲,焊錫絲碰到烙鐵頭時應迅速離開,否則貼片加工焊料會加得太多。
4) 先用烙鐵頭加熱一端焊盤大約25左右,撤離烙鐵。
5) 然后用同樣的方法加熱另一端焊盤大約2s左右,撒離烙鐵。

注意:焊接過程中應保持元件始終緊貼焊盤,避免元件一端浮起。



二、采用專用工具馬蹄形烙鐵頭焊接

1) 貼放元件,對準后用子按住不要移動。
2) 用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 給馬蹄形烙鐵頭上。
4) 用馬蹄形烙鐵頭同時加熱兩端焊盤大約2s左右,撤離烙鐵。


三、采用扁片形絡鐵頭快速焊接

1) 貼放元件,對準后用鑷子按住不要移動。
2) 用細毛筆助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑。
3) 給扁片形烙鐵頭上錫。
4) 用扇片形格鐵頭在元件的側面同時加熱兩端焊盤大約2s左右,拋離烙鐵。

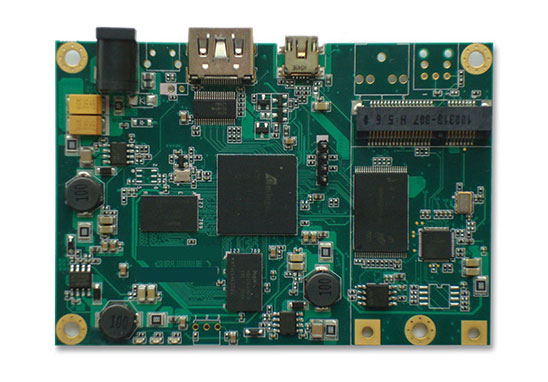

深圳SMT加工
