PCBA測試架如何制作?

發布時間 :2022-04-01 08:48 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部

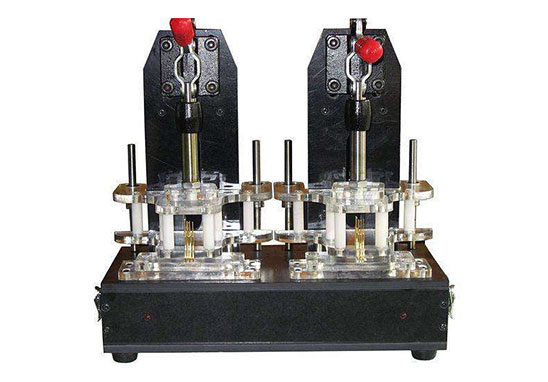

PCBA測試架是一種用于測試PCBA成品的定制測試設備。在制作PCBA測試架時,PCBA加工廠通常需要提供Gerber文件和PCBA樣品,以方便測試架的生產。接下來深圳PCBA加工廠-深圳宏力捷電子為大家介紹下PCBA測試架的制作步驟。


PCBA測試架如何制作?

PCBA測試架制作步驟

一、材料準備
根據資料確定方案后,需準備硬件材料(電子元件),相關的附加周邊電路、設備,框架材料(如壓克力板)、膠水、電批、螺絲、線材材料等,以制作方案確定資料。

二、測試架的結構方式的確定與檢查。

三、接線要求
1、開線口需要開出2mm內,先將電線的開線口加錫及測試針錫線位加錫。
2、焊好的電線不能有擺動及松動現象。
3、測試架內強弱電線分開整理齊并用線扎扎好電線。
4、電流表和電壓表的接頭必須要選用萬用表表筆安裝,不能安裝香蕉插頭測試電流電壓及其它功能, 確保操作員的安全性。
5、高頻產品機型的連線的信號線必須用屏蔽線將外網確保安全接地。
6、測架內有火牛必須將火牛外殼接地。
7、測試架都要安裝保險絲,不能用電線或其它導線代替,將原插頭上的13A保險絲拆除去掉,更換保險 絲要注意所測試的機型需要多大的電流,其更換原則由產品工作電流的8-10倍即可。

四、選點質量檢測
選點必須遵循全面、有效、節約的原則。

PCBA測試架如何制作?

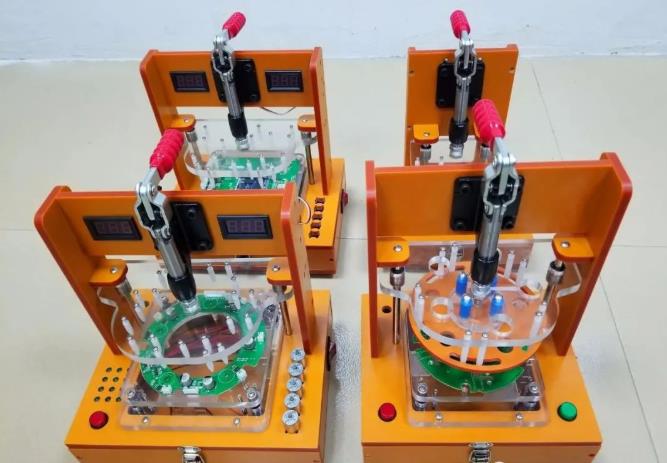

PCBA測試架的用途

PCBA測試架在整個PCBA加工制作過程中應用極為廣泛,主要用來對完成SMT貼片和DIP插件之后的PCBA板進行測試,其中以ICT測試為主,即通過測試點來測試線路板的電氣導通性能,從而判定整塊PCB板是否焊接成功。而PCBA測試架就是用來輔助完成這項測試的主要工具。

PCBA測試架的質量好壞關系到ICT測試的效率和直通率,由于其長期頻繁操作,對于其制作質量有很高的要求,需要PCBA廠家給予足夠的重視。
