PCBA加工為什么要拼板?PCBA加工拼板有什么好處?

發布時間 :2022-04-14 17:20 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工工廠加工中電路板生產都會進行一項拼板操作,那么PCBA加工為什么要拼板?PCBA加工拼板有什么好處?接下來深圳PCBA加工廠家-深圳宏力捷為大家介紹下。

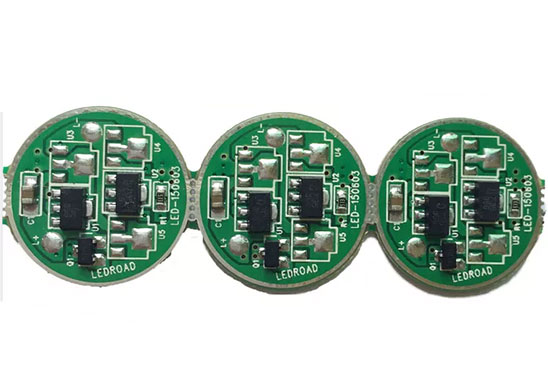

PCBA加工為什么要拼板?PCBA加工拼板有什么好處?


PCBA加工為什么要拼板?

PCBA加工生產的拼板作業問題,在一般的PCBA加工工廠加工中電路板生產都會進行一項拼板操作,不管是PCBA加工廠還是PCBA加工設計的環節,大家都需要增加板邊這一項,該項工藝的目的就是為了增加貼片加工生產效率。因為貼片機的軌道有個最大和最小尺寸的限制,比如最大可以通過570mm*750mm尺寸的板子,最小可以通過350mm*400mm尺寸的。超過也不行、太小也不行。

如果經常往PCBA加工廠生產車間就可以發現這一點。而且SMT貼片加工中目前來講工時消耗最多的就是錫膏印刷的環節。首先除去錫膏印刷編程的時間不說,就是刷錫膏這個流程不管PCBA加工的尺寸是多少,那么為了保證錫膏能夠均勻的涂覆在PCBA加工焊盤紙上,其印刷所需要的時間都必須保證在20s上下,因為對比起來,到貼片機進行元器件貼裝的時候一秒可以打幾個元件。



PCBA加工拼板有什么好處?

PCBA加工拼板,如果都不拼板,即使單片板子尺寸能夠通過貼片機的軌道。而選擇1pcs、1pcs、1pcs這樣慢慢的磨,不僅僅浪費了貼片機的產能,更是對生產效率的不負責任。那么如果我們1拼上集成10pcs、20pcs、……等等。以此來提高PCBA加工光板印刷錫膏和SMT貼片短時間內的貼裝直通率。換線少了,電路板在軌道上的流轉時間少了,自然就提升了效率。這樣就最大限度的提升了單臺設備的效用,提升公司的盈利空間。

PCBA加工拼板還有另外一個PCBA加工廠節省成本的好處,因為PCBA加工廠加工完成后,還需要很多的測試和組裝,比如老化測試、燒錄測試、ICT測試、信號測試等等,那么在生產車間內的流轉時間就比較多,對于貼片加工后存放的空間也是一個很大的要求,如果是拼板存放,可能托盤就不用那么多,而且可以做到連板測試,也能節省板子在治具中取放時所浪費的工時。

PCBA加工為什么要拼板?PCBA加工拼板有什么好處?


我司PCBA加工能力

1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。
