PCBA大講堂:寬體元器件如何快速拆焊?

發布時間 :2022-09-06 17:36 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工維修與焊接不同的是,將器件從電路板上取下的關鍵是所有的管腳焊錫需要同時融化。常見到的維修拆焊方法是使用熱風槍來同時加熱器件所有管腳,進而完成拆焊的。但對于更寬的器件,單單使用烙鐵加焊錫已經無法滿足同時加熱所有的管腳,借助于導熱銅絲可以起到加寬烙鐵頭的作用。


利用導熱銅絲拆焊Mini USB 插座

下面的過程顯示了拆卸Mini USB 插座的過程。這需要從三個側面加熱USB插座的管腳。

利用導熱銅絲拆焊Mini USB 插座

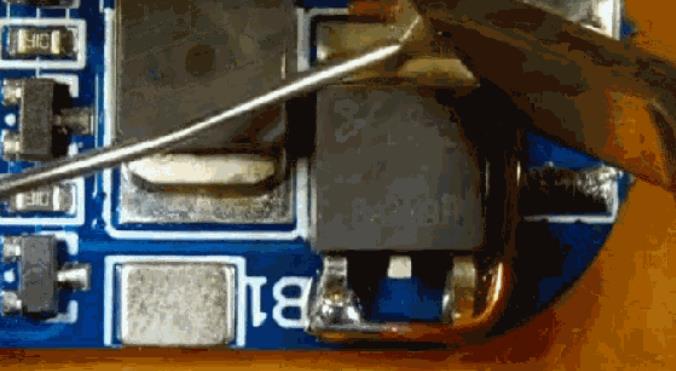

利用導熱銅絲拆焊功率MOS管

對于這種功率MOS管,同樣使用導熱銅絲也可以達到目的。

利用導熱銅絲拆焊功率MOS管

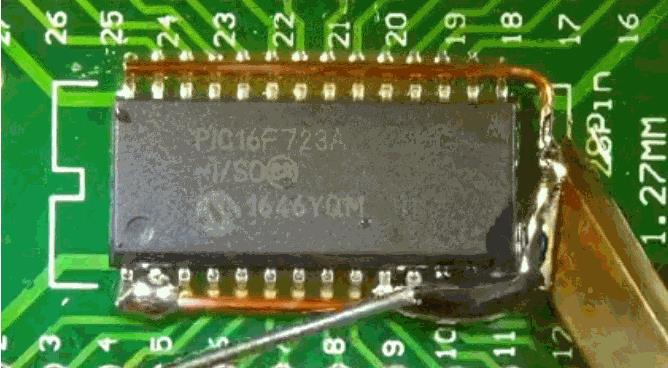

更大的SOP芯片,則使用更長的導熱銅絲

如果更寬的器件呢?則使用更長的導熱銅絲即可。當然,除了導熱銅絲之外,施加更多的焊錫也是必要的。

 更大的SOP芯片,則使用更長的導熱銅絲


使用烙鐵加熱導熱銅絲將IC的管腳焊錫融化

拆卸過程是烙鐵加熱與電路板散熱之間的抗衡。如果烙鐵功率小,這個加熱過程就會很長。所以使用一把高功率的烙鐵有助于縮短拆卸過程。

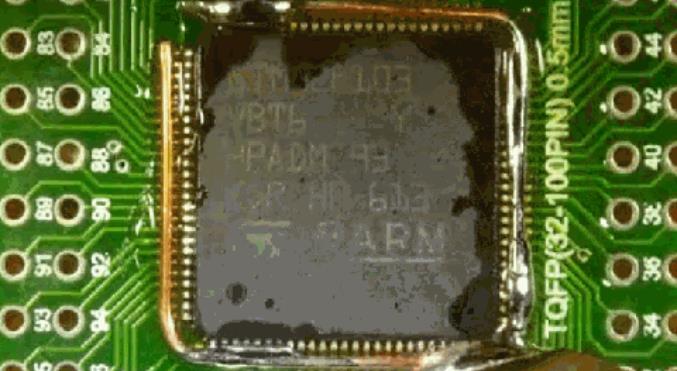

對于TQFP100 芯片拆焊

有了大功率烙鐵,無論多大的芯片拆卸,都不是個問題。

對于TQFP100 芯片拆焊

耐心的加熱,最終將TQPF芯片取下

四周增加導熱銅絲,然后再使用焊錫給器件增加一個熔錫圍裙,最后器件就會乖乖離開電路板。

只要掌握好拆焊,才能應付任何困難器件的焊接。
