SMT貼片加工特征介紹

發布時間 :2023-02-22 16:00 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
SMT貼片指的是在PCB基礎上進行加工的系列工藝流程的簡稱,PCB(Printed Circuit Board)為印刷電路板。SMT是表面組裝技術(表面貼裝技術)(Surface Mounted Technology的縮寫),是電子組裝行業里最流行的一種技術和工藝。

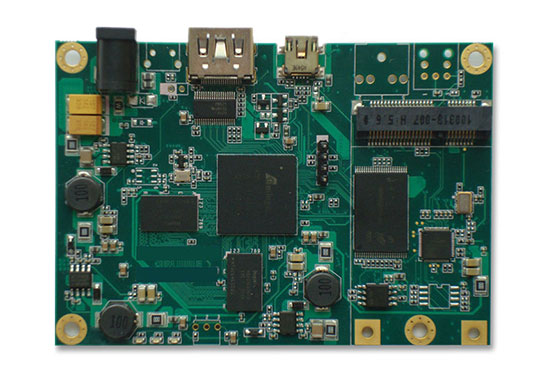

SMT貼片加工廠

SMT貼片加工的主要特征
1、高密度:由于SMT貼片加工的引腳數高達數百甚至數千個,引腳中心距可達0.3mm,因此電路板上的高進度BGA需要細線條和細間距。線寬從0.2~0.3mm減小到0.1mm甚至0.05mm,2.54mm網格之間的雙線已發展到4根、5根甚至6根導線。細線和細間距大大提高了SMT的組裝密度。在對應SMT貼片加工設備精度高的情況下,對應的貼片加工廠即可完成。
2、小孔徑:SMT中大多數金屬化孔不是用來插裝元器件引腳的,在金屬化孔內也不再進行焊接,金屬化孔僅僅作為層與層之間的電氣互連,因此要盡可能地減小孔徑,為SMT貼片提供更多的空間??讖綇倪^去的0.5mm變?yōu)?.2mm、 0.1mm甚至0.05mm。
3、熱膨脹系數低:任何材料加熱后都會膨脹。高分子材料通常高于無機材料。當膨脹應力超過材料承載極限時,材料將受到損壞。由于SMT引腳又多又短,器件本體與SMT之間的CTE不一致,熱應力引起的器件損壞時有發生。因此,SMT電路板基板的CTE應盡可能低,以適應與器件的匹配。
4、耐高溫性能好:當今大多數SMT電路板都需要在兩側安裝元件。因此,SMT貼片加工的電路板需要能夠承受兩個回流焊接溫度。目前,無鉛焊接被廣泛使用,焊接溫度較高。焊接后要求SMT芯片電路板變形小,無起泡,焊盤仍具有良好的可焊性,SMT貼片電路板表面仍具有較高的平整度。

SMT貼片加工

為什么選擇深圳宏力捷做SMT貼片加工?
1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。

深圳宏力捷電子是專業PCBA代工代料廠家,可提供從上游電子元器件采購到PCB生產加工、SMT貼片加工、DIP插件、PCBA測試、成品組裝等一站式服務。
