PCB抄板實現過程

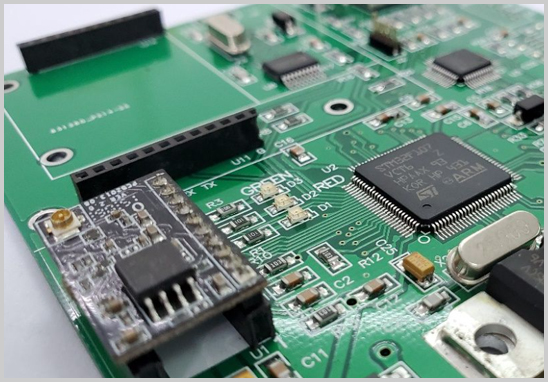

PCB抄板是一個復雜而精細的過程，涉及多個步驟。以下是實現PCB抄板的詳細步驟：
1. 初步準備
元器件記錄：
- 拿到一塊PCB后，首先在紙上記錄好所有元器件的型號、參數和位置，特別注意二極管、三級管的方向和IC缺口的方向。
- 使用數碼相機拍攝元器件位置的照片，確保記錄完整準確。
2. 元器件拆解與物料清單制作
拆除元器件：
- 拆掉所有元器件，并清理PAD孔里的錫，用酒精將PCB清洗干凈。
物料清單BOM制作：
- 將拆下的元器件制作成物料清單（BOM）并安排物料采購，確保后續裝配過程中能夠準確復原。
3. PCB圖像掃描
掃描PCB：
- 將清洗干凈的PCB放入掃描儀，調整掃描像素以獲得清晰圖像。使用彩色方式分別掃描頂層和底層，保存為高質量的圖像文件。
- 再次用水砂紙輕微打磨頂層和底層的銅膜，掃描生成新的圖像，確保銅膜部分和非銅膜部分對比鮮明。
4. 圖像處理與文件轉換
圖像處理：
- 在PHOTOSHOP中調整圖像的對比度和明暗度，轉為黑白色，確保線條清晰。保存為黑白BMP格式文件（如TOP.BMP和BOT.BMP）。
文件轉換：
- 使用抄板軟件將BMP格式文件轉化為PROTEL格式文件。在PROTEL中調入兩層圖像，檢查PAD和VIA位置的對齊情況，確保精度。
5. PCB圖紙繪制
描繪電路圖：
- 將TOP層的BMP轉化為TOP.PCB文件，在TOP層描繪線路并根據記錄圖紙放置元器件。繪制完畢后刪除SILK層，重復此步驟完成所有層的繪制。
合成PCB圖：
- 在PROTEL中將TOP.PCB和BOT.PCB調入，合成一個完整的PCB圖。用激光打印機分別打印TOP LAYER和BOTTOM LAYER的透明膠片，對比檢查圖形的準確性。
6. PCB制作與元器件焊接
PCB制作：
- 將生成的PCB文件送至制版廠制版，獲得新的PCB板。
元器件焊接：
- 將采購到的元器件焊接到新制作的PCB板上，確保焊接質量和位置準確。
7. 電路板測試與調試
測試與調試：
- 進行電路板的電性能測試和調試，確保抄板后的PCB在電子性能上與原板一致。
雙面板與多層板抄板方法
雙面板抄板方法
- 掃描線路板的上下表層，存出兩張BMP圖片。
- 使用Quickpcb2005軟件逐層描繪線路和放置元器件，生成B2P文件。
- 打開前面保存的B2P文件，關閉頂層的線路和絲印，只留下多層的過孔，再描繪底層線路，保存并導出為PCB文件。
多層板抄板方法
多層板抄板需要重復抄多個雙面板，通過分層技術逐層磨出內層圖像，進行描繪和轉換，最終合成為多層PCB文件。
