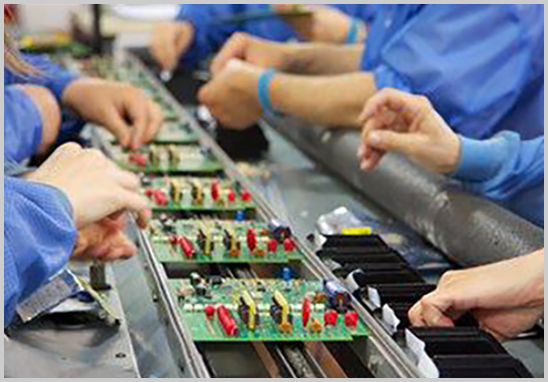

PCBA板DIP后焊工藝:不可忽視的關鍵細節

發布時間 :2024-12-04 17:58 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
DIP后焊工藝是PCBA生產流程中的重要環節,其質量直接影響到產品的可靠性。然而,在實際生產中,后焊工藝中一些關鍵細節往往被忽視,從而導致產品問題和返工率上升。本文將針對這些易被忽視的細節展開分析,幫助員工提升工藝質量。

PCBA板DIP后焊工藝不可忽視的細節

一、焊接溫度:控制好,不傷害電路
1. 問題表現
   焊接溫度不當,過高容易燒傷元器件或PCB板,過低則導致焊點不牢固或虛焊。
2. 細節要點
   - 溫度設定:建議根據焊錫類型調整溫度,一般無鉛焊錫溫度在 260°C-280°C 之間,有鉛焊錫在 230°C-250°C 之間。
   - 實時監控:生產過程中,定期檢查烙鐵或波峰焊設備的溫控系統,確保溫度穩定。
   - 元器件耐熱性:注意敏感元件(如LED、晶振)的耐熱限制,焊接時可用隔熱夾具保護。
3. 實際案例
   某次生產中,因未及時校準焊接設備,實際焊接溫度超過300°C,導致一批電容過熱損壞,不得不報廢返工,浪費了大量時間和成本。

二、焊接時間:寧短勿長
1. 問題表現
   焊接時間過長,容易造成焊料氧化、元器件過熱;時間不足,則可能出現虛焊問題。
2. 細節要點
   - 單點手工焊接:一般控制在 2-3秒 內,確保焊料充分浸潤且不拖延時間。
   - 波峰焊傳送速度:調整傳送鏈速度,使每個焊點的接觸時間維持在合適范圍(如3-5秒)。
3. 實際案例
   一次DIP后焊中,為了趕進度,操作員未嚴格控制焊接時間,導致一部分焊點因時間過短未完全浸潤,在后續測試中多次出現接觸不良問題。

三、焊料選擇:合適的才是最好的
1. 問題表現
   錯誤選擇焊料或使用劣質焊料,會導致焊點性能不穩定、易氧化,甚至引發產品可靠性問題。
2. 細節要點
   - 根據需求選擇焊料:
     - 無鉛焊料:環保要求高時使用,但需要更高的焊接溫度。
     - 有鉛焊料:適用于對工藝可靠性要求更高的情況(非環保領域)。
   - 避免混用焊料:不同焊料混用可能產生化學反應,降低焊點質量。
   - 使用新鮮焊料:避免使用久置的焊料,因為其可能吸收濕氣或氧化。
3. 實際案例
   某生產批次中,為降低成本而更換低價焊料,結果焊點表面不光滑、強度降低,導致客戶投訴并要求返修。

四、焊接細節:從小處入手,杜絕疏漏
1. 焊接前的準備
   - 清潔PCB表面及元件引腳,去除氧化物和污染物,確保焊接面干凈無油污。
   - 檢查錫膏印刷是否均勻,避免焊點過多或過少。
2. 焊接過程中
   - 注意焊點的形狀和光滑度,確保成型焊點呈"饅頭狀"。
   - 避免虛焊和假焊,焊接時焊料要完全包裹元件引腳和焊盤。
3. 焊接后的處理
   - 清洗焊點表面,去除殘留助焊劑,避免腐蝕。
   - 對焊接質量進行目檢或X光檢查,確保無缺陷。

五、忽視細節的后果:得不償失
細節決定成敗。忽視DIP后焊工藝的細節,可能導致以下問題:
- 功能性缺陷:虛焊、假焊導致電路無法正常工作。
- 可靠性問題:焊點強度不足,產品在長期使用中易出現故障。
- 客戶投訴:劣質產品流出市場,不僅影響公司聲譽,還增加維修與返工成本。
