PCB設計中晶振布局與電路穩定性的關系

發布時間 :2024-12-20 16:24 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在現代電子設計中,晶振(晶體振蕩器)是保證電路穩定運行的核心元件。它為微控制器、處理器和通信設備等提供時鐘信號,其布局設計直接影響整個電路的性能與穩定性。本文將深入探討PCB設計中晶振布局的重要性及優化方法,幫助電子工程師設計更可靠的電路系統。

PCB設計中晶振布局與電路穩定性的關系

一、晶振在電路中的作用
晶振是產生穩定時鐘信號的關鍵元件,主要作用如下:
1. 提供時鐘信號: 晶振為數字系統的時序邏輯電路提供標準頻率信號,保證數據傳輸與處理的同步。
2. 確保頻率精度: 具有高頻率穩定性和低溫度漂移,滿足高精度電子設備的要求。
3. 增強系統穩定性: 通過精確的時序控制,降低數據傳輸中的誤碼率,提升系統可靠性。

二、晶振布局對電路穩定性的影響
PCB設計中晶振的布局直接決定了信號完整性和電磁兼容性,常見布局要點包括:
1. 靠近時鐘源器件: 晶振應盡量靠近微控制器或主時鐘源,以減少時鐘線長度,降低信號延遲和干擾。
2. 合理布線與接地:
   - 時鐘信號線應盡量短直,避免轉彎過多。
   - 信號線與電源線保持安全距離,減少串?dāng)_。
   - 晶振接地焊盤應直接連接至主板接地層,確保良好屏蔽效果。
3. 去耦電容的布局: 晶振的電源引腳附近應布置適當?shù)娜ヱ铍娙荩詼p少電源噪聲。
4. 遠離干擾源: 晶振應遠離高頻、開關電源等噪聲較大的電路區域,防止頻率漂移和信號失真。

三、不同布局方式的性能分析與優化建議

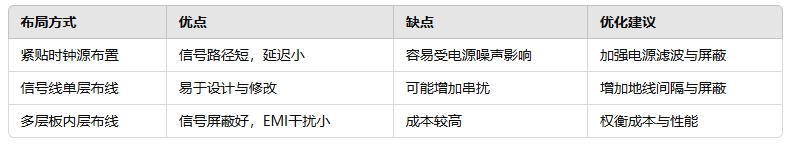

不同布局方式的性能分析與優化建議


四、我們的PCB設計打樣服務優勢
在PCB設計領域,我們擁有經驗豐富的工程師團隊和先進的EDA設計工具,能夠根據客戶的應用需求提供專業的晶振布局與電路設計優化服務。我們的核心優勢包括:
- 定制化設計: 針對不同電子設備的特殊需求,提供全方位的設計與優化方案。
- 快速打樣: 一站式PCB設計、打樣與生產服務,縮短產品上市周期。
- 嚴格品控: 全流程質量管理,確保每一塊PCB板的高質量交付。
- 技術支持: 提供從設計到生產的全程技術支持,助力客戶實現商業目標。

如果您有PCB設計與打樣需求,歡迎與我們聯系。我們將憑借專業的技術團隊和先進的制造能力,為您的產品提供最優質的服務。
