下面圖片是一臺
V-cut 去板邊切割機(V_cut Scoring)，它可以便宜、快速且無應力的切斷在電路板上預切出的 V 型槽(如上圖)，它的原理很簡單，把 V 型溝槽對淮圓形的刀片，然后用力的推過去，有些機器還有自動的設計，只要一個按鈕，刀片就會自動移動劃過
電路板并把板子切斷，刀片的高度也可以調整，高度的高低會影響板子是否一次切斷或兩次切斷。
比起直接用手扳斷 V 型槽 ，用 V-cut 分板機來去板邊及分板有較穩(wěn)定的品質。后面我們會在討論手動折板邊的諸多缺點。
它的缺點是：
? 必須要求電路板廠事先在電路板上切割出 V 型槽，否則 V-Cut 切割機無法動作。
? V-Cut 切割機無法作不連續(xù)的切割。也就是說，V-Cut 切割機無法先切一段，然后舉起刀片，再切割下一段V-Cut，它必須一路切到底。所以如果中間有零件擋在中間，就不適合做 V-Cut scoring，或許可以手動扳斷。
? 電路板經過 V-Cut 切割機后會自動掉落到平臺上，有機會損傷電子零件。一般來說，如果是單面板，會把有零件的那一面朝上；如果是雙面板，會把零件較多的一面朝上，以避免零件損傷，但還是要看切割機是否會干涉到零件而定。也可以設計墊高治具來克服板子直接掉落的問題，但治具是需要費用的，而且可能不同的板子會需要不同的墊高治具。
? 如何把 V 型槽對淮圓型刀片是一個問題，如果沒對淮或是操作不當時，刀片就會跳出 V 型槽，位置切偏，損壞電路板及刀片。
大部分的V-cut分板機的圓刀前面會有一個防呆的保護罩，如果高度設定得得宜，剛好讓板子的 V 型槽可以進入，但整片板子的厚度進不去，這樣保護罩就可以防止圓型刀片跳開板子而切偏；保護罩也可以在板子進入圓形刀片前就擋住板子進入刀片底下。但是對于自動機型強烈建議需要加裝『安全模式』的保護裝置，可以讓刀片自動偵測切不到板子時就停機。就我個人的了解，大部分的工廠都會疏忽這個動作，造成有一定比率的板子切壞。

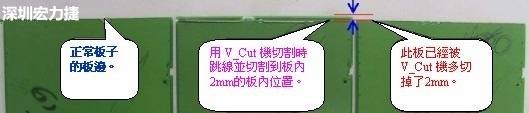

(↓下圖顯示V-Cut切割不正確所造成的損害)
