HotBar熱壓機臺使用壓力缸作業，熱壓頭要是稍有不慎壓到附近零件就容易造成破損或是龜裂等問題，一般我們都會給

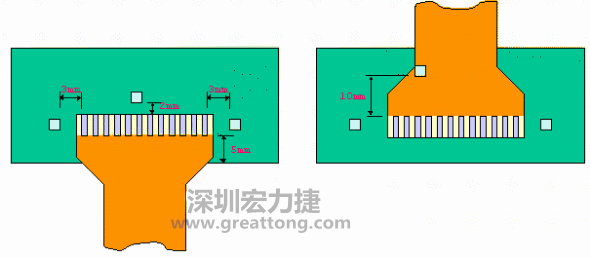

電路板布線工程師一些規則(guidances)，以期避免上述問題的發生，又因?yàn)镠oBar機臺一般屬于半自動設備，所以容許公差不能抓得太小，下面是HotBar附近零件位置限制的建議尺寸：
? 零件到FPC的前端邊緣最小尺寸為2.0mm。
這是為了避免有多馀的錫膏溢出來時不至于與FPCB前端的零件短路。
? 零件到FPC左、右兩端邊緣最小尺寸為3.0mm。
這是為了給熱壓頭(thermodes)足夠的空間，免得壓傷了零件。
? 當FPC是延伸向外時，應該保留5.0mm的最小空間，讓FPC可以黏貼于印刷電路板上。也可以考慮在FPC上制作定位孔，并在熱壓治具上設計定位柱(Alignment Pins)來定位，可以節省雙面膠及印刷電路板上的空間，但必須考慮精確度。
? FPC下的零件到FPC的后端邊緣最小尺寸為10.0mm。
這是為了確保雙面膠可以黏貼于印刷
電路板上，免得FPCB浮起。
