什么是HDI電路板?其生產工藝流程是?

發布時間 :2016-09-09 10:26 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
一、什么是HDI電路板?
HDI(High Density Interconnector)電路板,即高密度互連電路板,是使用微盲埋孔技術的一種線路分布密度比較高的電路板。是含內層線路及外層線路,再利用鉆孔,以及孔內金屬化的制程,來使得各層線路內部之間實現連結功能。隨著電子產品向高密度,高精度發展,相應對線路板提出了同樣的要求。而提高PCB密度最有效的方法是減少通孔的數量,及精確設置盲孔,埋孔來實現這個要求,由此應運而產生了HDI板。

HDI電路板相關概念:
HDI:High Density Interconnection Technology高密度互聯技術。就是采用增層法及微盲埋孔所制造的多層板。
微孔:在PCB中,直徑小于6mil(150um)的孔被稱為微孔。
埋孔:Buried Via Hole,埋在內層的孔,在成品看不到,主要用于內層線路的導通,可以減少信號受干擾的幾率,保持傳輸線特性阻抗的連續性。由于埋孔不占PCB的表面積,所以可在PCB表面放置更多元器件。
盲孔:Blind Via,連接表層和內層而不貫通整版的導通孔。

二、HDI電路板的生產工藝流程
高密度互連技術目前可分為一階工藝:1+N+1;二階工藝:2+N+2;三階工藝:3+N+3。

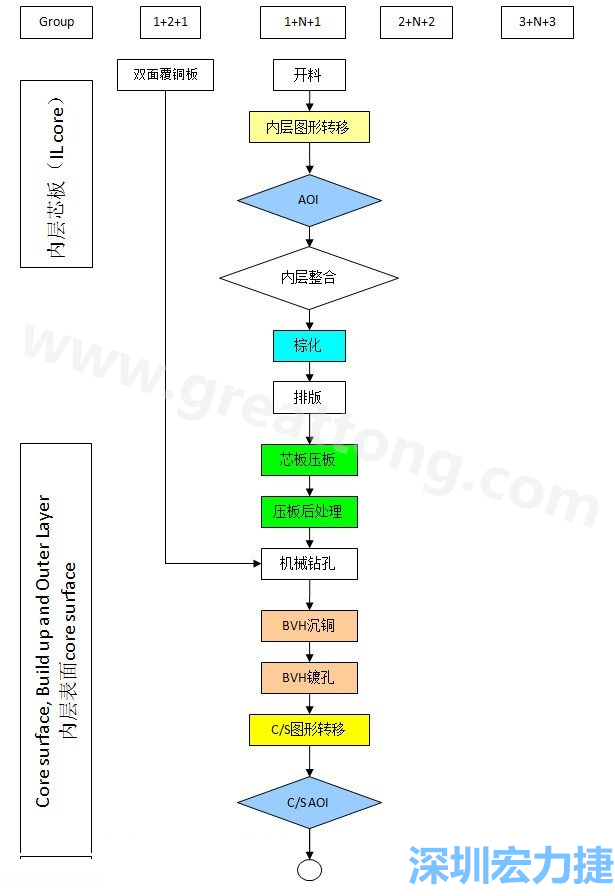

HDI電路板的生產工藝流程-深圳宏力捷

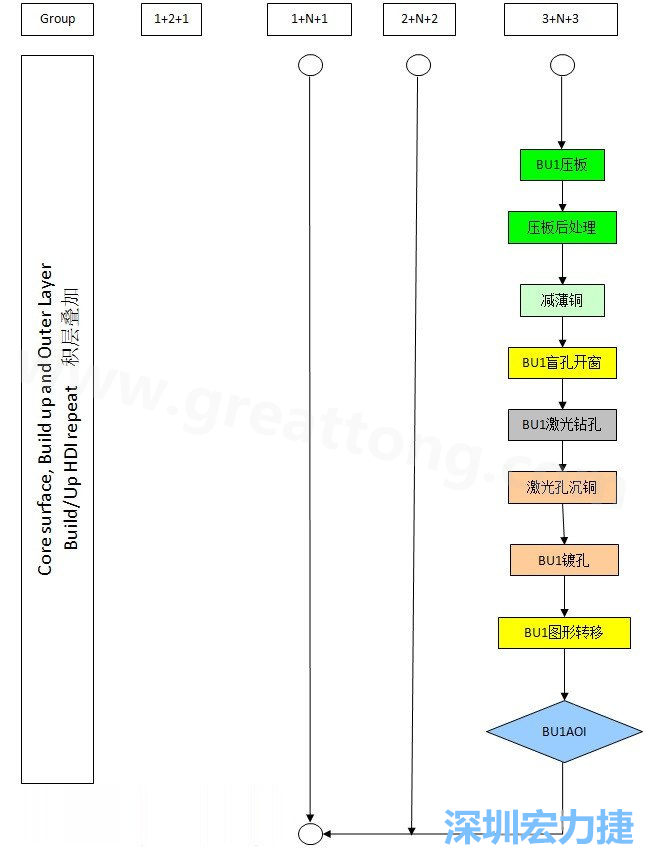

HDI電路板的生產工藝流程-深圳宏力捷2

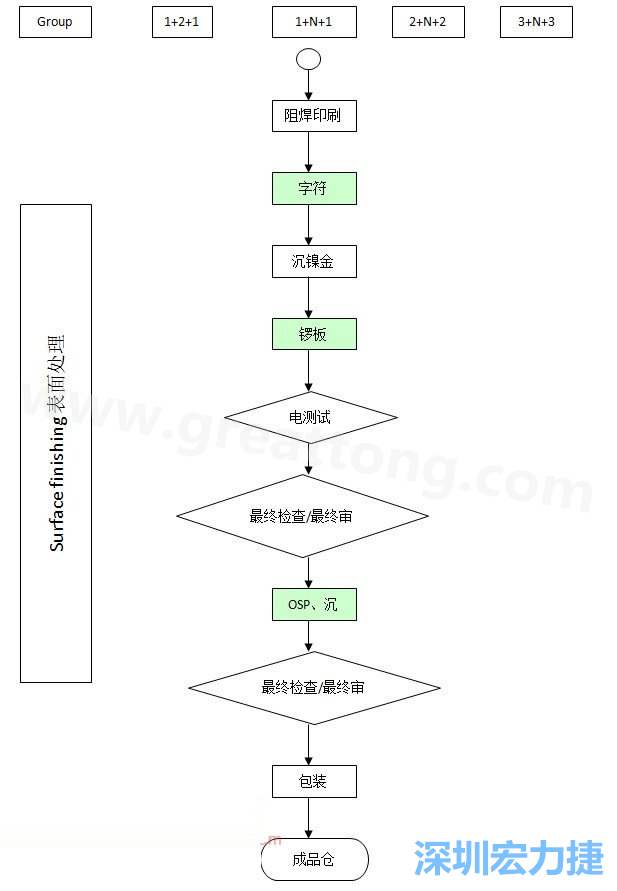

HDI電路板的生產工藝流程-深圳宏力捷3

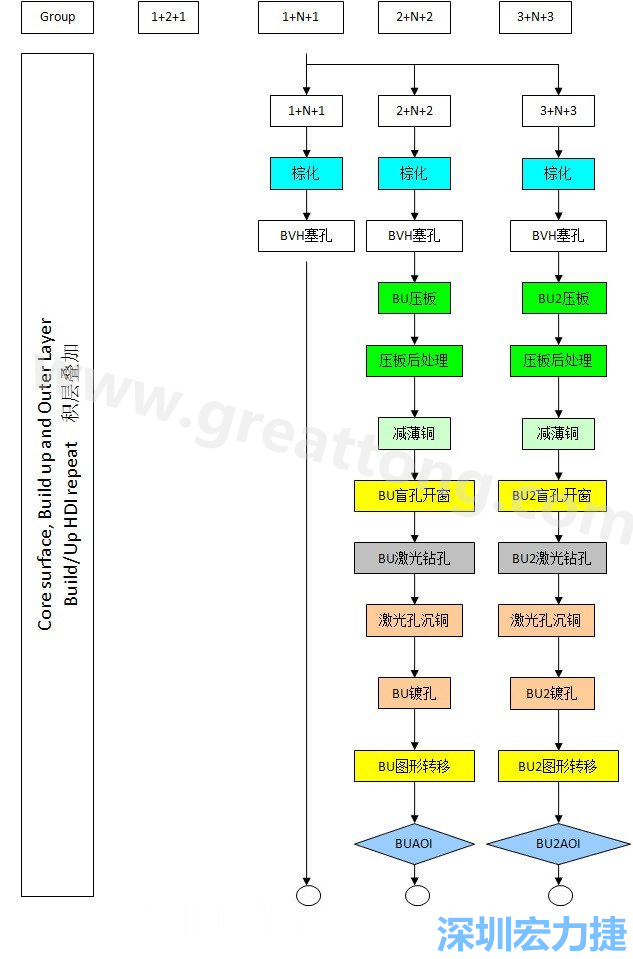

HDI電路板的生產工藝流程-深圳宏力捷4
