PCB制板標淮Gerber RS-274D與RS-274X的差異?

發布時間 :2016-09-20 09:47 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
Gerber格式是線路板行業軟件描述線路板(線路層、阻焊層、字符層等)圖像及鉆、銑數據的文檔格式集合。 Gerber有兩種格式:RS-274X(擴展Gerber格式)老式的RS-274-D

RS-274X是RS-274D的延伸版本,除RS-274D之Code 以外,包括RS-274X Parameters,或稱整個extended Gerber format它以兩個字母為組合,定義了繪圖過程的一些特性。

這二種格式的最大分別,在于RS-274X 內含了APERTURE CODE ,也就是我們習慣稱的 D-CODE。以下是二種格式的檔案范例,這二個范例的觀察重點在于 RS274X中包含了由 % 符號所定義的一些衍生資料。這些衍生資料的含義您可參考 RS-274X 的技術資料。

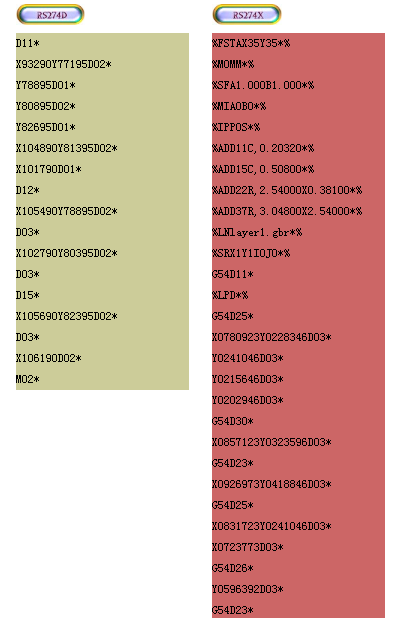

以下是二種GERBER格式的檔案范例,這二個范例的觀察重點在于 RS274X中包含了由 % 符號所定義的一些衍生資料

因為RS-274X有衍生資料,所以當CAM程式在讀取RS-274X格式的GERBER(底片) 檔時,不需要設定APERTURE(鏡頭) 檔的來源,以及其數字格式(2.3, 2.4 … and Trailing and Leading ….) , CAM 程式會自動去分析這些檔頭資料,根據這些資料自動調整。

但是如果你的檔案來源是 RS-274D的格式,那么在讀檔時,除了GERBER(底片)檔外,您還需要去設定APERTURE (鏡頭)檔,而GERBER的數字格式,也必須指定給CAM ,否則 CAM 會不認識您檔案的數字格式,而造成讀出的圖型過大或過小,尺寸完全不對。

若要由我司協助PCB制作時,請以RS-274X檔案為主,可減少工作問題的產生和延誤交期的可能性。
