PCBA加工中根據實際需求不同需要用到不同的檢測儀器，下面深圳宏力捷為大家介紹下PCBA加工中常見的檢測儀器的使用方法和判斷規格：
一、300X顯微鏡
使用步驟
1. 將要觀察之物品放置于平臺上。
2. 調整適當倍率及焦距至最清晰畫面。
3. 使用360°旋轉鏡頭觀察該物品之狀態。
應用范圍
1. 零件吃錫面高度判定。
2. 空,冷焊判定。
3. 異物辨識與錫珠辨識。
4. 零件破裂情況觀察。
5. 其他。

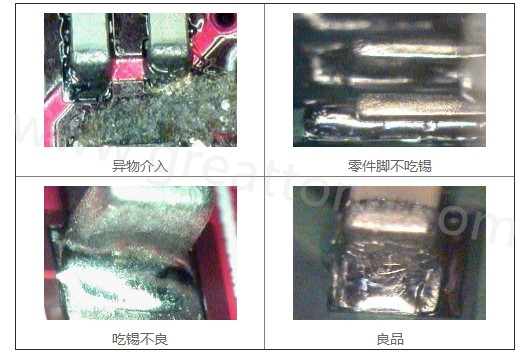

判斷案例
判定規格
1. 吃錫面高度需高于25%。
2. 錫珠大小需小于18um,同一板上不得大于7顆。
3. 零件不可有破損。
4. 不可有爐膛助焊劑滴落板上與棉絮殘留等異物。
5. 其他依外觀檢驗標準。
備注：1.可依需求選擇使用平面鏡或側視鏡。
二、紅墨水試驗
使用步驟
1. 先使用336A清潔機板(BGA間距內)上之助焊劑殘留物。
2. 將待測物灌入(BGA gap)適量紅墨水。
3. 確認紅墨水已完全滲入間隙中后再將待測物放入烤箱烘烤(以120℃約60min)。
4. 以鉗子將BGA強制拆除。
5. 使用300X顯微鏡觀察PCB&BGA的相對應pad是否有紅墨水滲入，若有即表示該接合點有crack或空焊。
應用范圍
1. 零件(BGA)接合面crack。
2. 零件(BGA)接合面空焊。

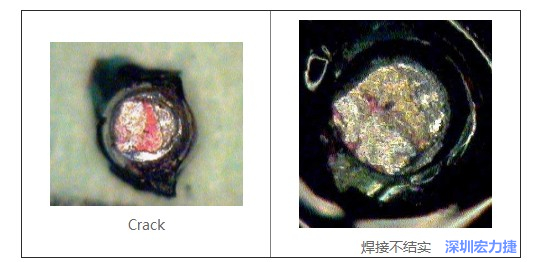

判斷案例
判定規格
若有紅墨水滲入PCB&BGA的相對應pad即表示該接合點有crack或空焊現象。
備注
此工具運用于Fiber Inspection，X-Ray無法觀察到異常，而又無法確認異常點是在那一個pad時。
三、切片
使用步驟
1. 將壓克力粉與硬化劑以1:1比率適量攪拌。
2. 將待測物以壓克力夾夾住并放置在盒內。
3. 將攪拌均勻之壓克力劑適量倒入盒內,約等30min待其固化再取出。
4. 再將待測物由研磨機磨至不良點(經由粗磨-->細磨-->拋光)。
應用范圍
1. Crack(BGA接合面,零件腳,零件內部)。
2. 空焊(BGA內部錫球接合面)。
3. Cold Solder(BGA內部錫球接合面)。
4. 各零件腳接合面觀察。

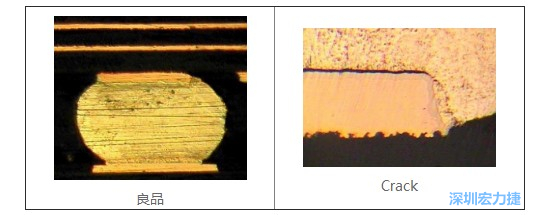

判斷案例
判定規格
1.此工具是在確定不良點時，再研磨至該不良點，用以確認其實際不良原因，輔助對策之下達。
備注
常配合SEM&EDS使用。
四、SEM&EDS
使用步驟
目前廠內無此儀器，若有需求時以送外分析方式進行.
1. 先以SEM取得適當之倍率，確定不良物位置(可量測不良點大小).
2. 以光標點選測試不良點位置進行表面EDS量測.
應用范圍
1.SEM:觀測被測物表面上之細微異?，F象.
2.EDS:測試被測物體表面元素與含量分析(例如用于零件pad或PCBpad不吃錫使用).

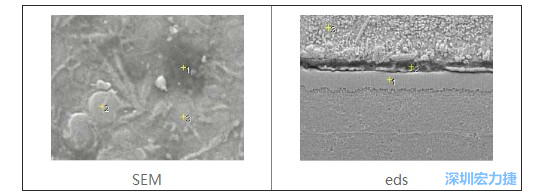

判斷案例
判定規格
1. 取良品與不良品同時做此較測試，觀察其測試結果之元素含量是否有異。
2. 確認所測得之元素比率是否有超出標準或含有異常成分，若有即表示異常。
五、側邊顯微鏡
使用步驟
1. 調整鏡頭高度至PCB&BGA substrate間距之間。
2. 調整光源與焦聚使畫面達到最清晰為止。
3. 移動鏡頭時需將鏡頭上升再移動，以防止鏡頭損壞。
4. 觀察BGA四周是否有crack時，須配合使用尖銳物輕微將BGA substrate翹起才可看到Crack。
應用范圍
1.solder joint(錫球焊接面好壞判斷).
2.空,冷焊及短路判斷.
3.Crack判斷.
4.異物介入(判斷是否有異物或助焊劑過多).

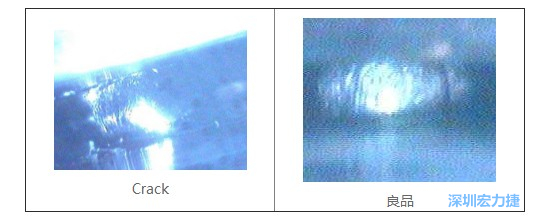

判斷案例
判定規格
1. 錫球與PCB錫膏有接觸但未接合，且表面不平(cold solder)。
2. 接合面間有污染物。
3. solder ball與PCB(orBGA)pad撥離。
備注
1. Fiber Inspection只能看到外圈錫球的接合狀況，若為內部接合問題需使用其他工具。
