如何利用PS對PCB抄板圖片進行處理?

發布時間 :2018-03-09 16:12 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
1. 圖片的分辨率,尺寸比例和圖片的命名方式簡介
建議掃描尺寸比例為1:1尺寸設置。掃描儀分辨率設置為600dpi以上,輸出格式為BMP格式為最佳,然后就可以直接導入PCB抄板軟件無需再次設置分辨率。掃描的圖片命名按照pcb板層的名字命名,如頂層就命名為top.bmp,底層就命名為bottom.bmp,中間層可以按照mid1,mid2,mid3...命名,這樣的命名方式不容易混亂板層很清晰,將來要對照某一次就能很快的找出那一層的圖片。

2. 圖片的處理
圖片掃描完成后就需要用圖片軟件處理,沒有經過處理的圖片不能很方便的使用掃描得到的圖片。只要能會簡單的幾個圖片處理命令就可以了。這里我們使用的是Photoshop圖片處理軟件。處理圖片之前先要用卡尺或者鋼尺測量一下電路板的實際尺寸大小。

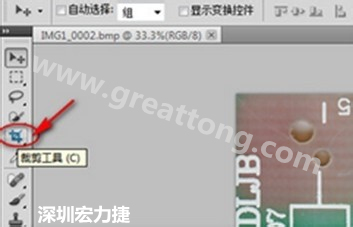

2.1 剪切掉多余的部分。用鼠標點擊剪切工具圖標
2.1 剪切掉多余的部分。用鼠標點擊剪切工具圖標

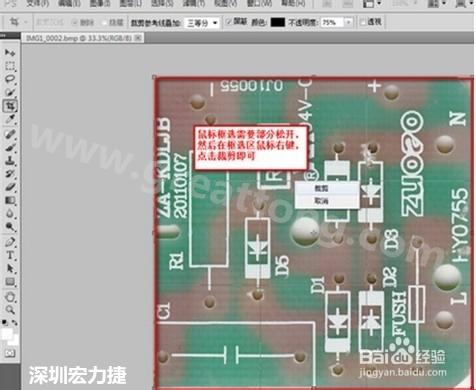

2.2 然后使用鼠標左鍵框選需要剪切的部分,然后松開左鍵
2.2 然后使用鼠標左鍵框選需要剪切的部分,然后松開左鍵

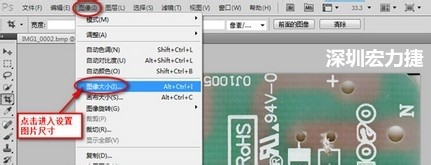

2.3 選擇  圖像 》 圖像大小。設置尺寸大小與實際測量的尺寸大小要一致
 2.3 選擇  圖像 》 圖像大小。設置尺寸大小與實際測量的尺寸大小要一致

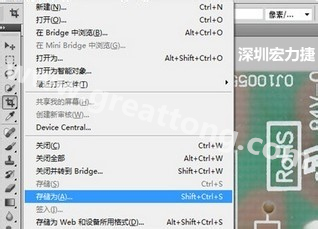

2.4 保存方式選擇另存為
2.4 保存方式選擇另存為

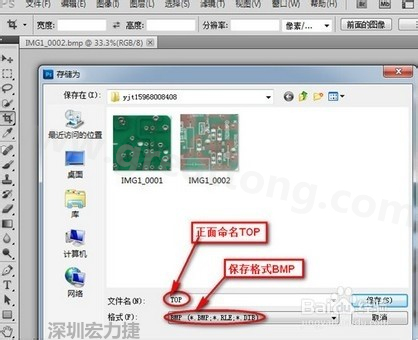

a、文件保存格式選擇bmp格式,文件名安裝pcb板板層命名為最佳.
a、文件保存格式選擇bmp格式,文件名安裝pcb板板層命名為最佳.

3. 如果是背面的圖片就需要選擇水平翻轉。
