SMT打樣及貼片加工需要提供哪些資料?

發布時間 :2019-08-30 15:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工中,經常會遇到客戶給的資料不齊全,需要重新找客戶提供,一來二去的,很浪費時間,作為擁有豐富行業經驗的PCBA代工代料廠家,在此給大家列舉一下SMT打樣及貼片加工過程中需要的基礎生產資料文件。

SMT打樣及貼片加工

1. Gerber資料文件

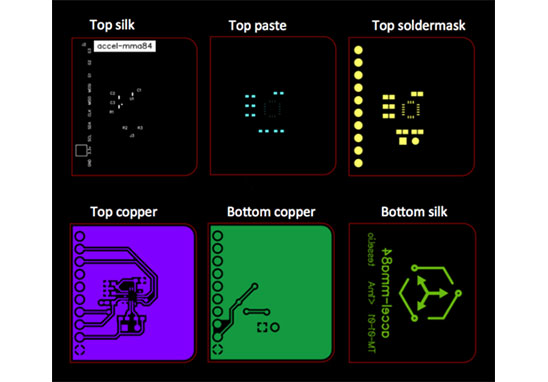

Gerber文件是研發人員從PCB文件中導出的文件,此文件內容涵蓋了Pad層(焊盤層)、阻焊層、絲印層、鋼網層,因此工廠需要用到Gerber文件來開鋼網和制作貼片程序,那么這幾層是必需的。對于有些情況:譬如有些公司的產品還處在研發階段,Gerber資料文件不愿意外發,擔心被抄襲,那么就需要對Gerber資料文件進行一些處理,留下工廠需要的,其它的刪除掉,然后再給到加工廠,當然雙方還可以簽訂保密協議。

Gerber資料文件

2. BOM
BOM(Bill of Material)物料清單,是物料的詳細描述,和實際物料一一對應的一個文件,是工廠來料檢驗的標準文件和生產程序標準文件。

3. 坐標文件
坐標文件(Gernerates pick and place files)描述器件位置信息,需要擴展名為 .txt或Excel格式;單位為公制, 默認使用mm(毫米), 需要包含PCB板原點,原點一般約定俗成的設計在左下角。

SMT打樣及貼片加工坐標文件

3. 擺位圖

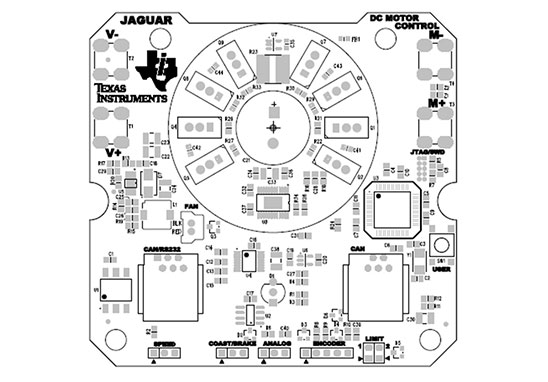

擺位圖是研發軟件中導出PCB文件的其中焊盤和絲印層,工廠用于核對SMT物料貼片位置是否正確。
SMT擺位圖

擁有以上四個文件資料,工廠就可以作物料檢驗,進行SMT貼片及打樣程序制作,鋼網制作,治具工裝制作了,標配的生產資料就可以配置齊全。


4. SMT打樣及貼片指導文件
簡單通俗的說,就是產品研發公司對工廠的一個提醒,該產品在SMT貼片及打樣過程中需要特別注意的地方。如:某個位置需要手工短接等一些注意事項,如果沒有可以不提供,這只是附加項。

測試指導文件
測試方面的一些專業參數的指導,和技術要求。

測試注意事項
測試過程中需要注意的功能,如果沒有可以不提供,這只是附加項。

SMT打樣及貼片加工

以上就是關于SMT打樣及貼片加工需要提供哪些資料的介紹,如果您有電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務,歡迎聯系深圳宏力捷電子!
