PCB設計大講堂:Protel 99SE轉Gerber文件

發布時間 :2019-11-13 16:48 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
深圳宏力捷電子是一家專業從事電子產品設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板業務。接下來為大家介紹Protel 99SE轉Gerber文件流程。

Protel 99SE轉Gerber文件流程

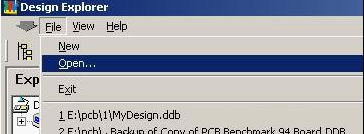

1. 打開Protel 99 SE,點擊File菜單選擇“Open”打開需轉換的文件,(如是*.ddb后綴直接雙擊打開)。

打開Protel 99 SE,點擊File菜單選擇“Open”打開需轉換的文件

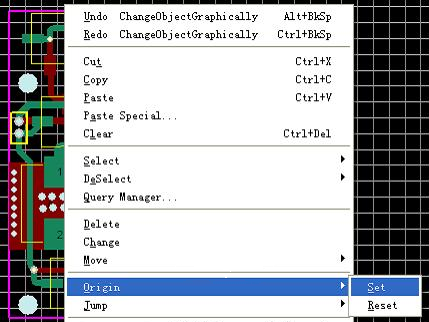

2. 依次按“E、O、S”將原點設置到圖形的左下角。

依次按“E、O、S”將原點設置到圖形的左下角

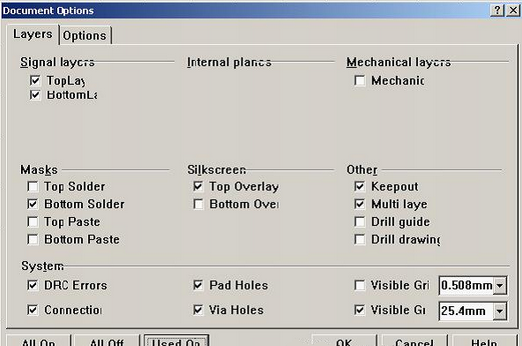

3. 按“L”打開層設置窗口,打開各層圖形進行初步檢查,看文件有無設計上的問題或有無特殊的、在處理文件時需特別留意之處。

按“L”打開層設置窗口,打開各層圖形進行初步檢查,看文件有無設計上的問題或有無特殊的、在處理文件時需特別留意之處

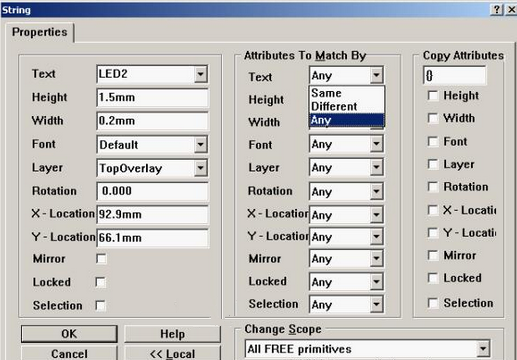

4. 可對字符和阻焊進行適當?shù)恼{(diào)整,以方便處理文件和提高效率,字符可以通過Global過濾器設置條件進行快速調整不同格式的字符(注:對于焊盤等的調整同樣可以)。

4. 可對字符和阻焊進行適當?shù)恼{(diào)整,以方便處理文件和提高效率,字符可以通過Global過濾器設置條件進行快速調整不同格式的字符

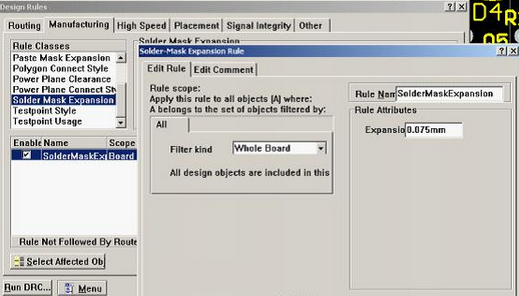

5. 而對于阻焊的調整則可以通過按D、R調出[Manufacturing]制作設計規則的[Solder-Mask Expansion Rule]設置項直接設定單邊放大值。

5. 而對于阻焊的調整則可以通過按D、R調出[Manufacturing]制作設計規則的[Solder-Mask Expansion Rule]設置項直接設定單邊放大值

6. 對于多層板負片內層的可修改[Power-Plane Clearance Rule]及[Power-Plane Connect Style Rule] 設置項調整隔離Pad和花Pad的大小。

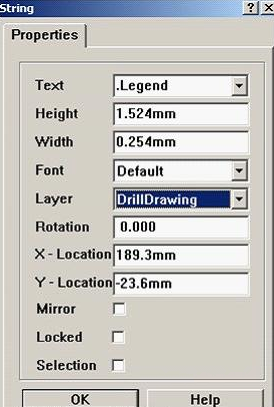

7. 放置分孔圖,按“P、S”在圖形的右下角放置一字符串,并雙擊打開,將Text改為。Legend;Layer改為DrillDrawing即可。

7. 放置分孔圖,按“P、S”在圖形的右下角放置一字符串,并雙擊打開,將Text改為。Legend;Layer改為DrillDrawing即可

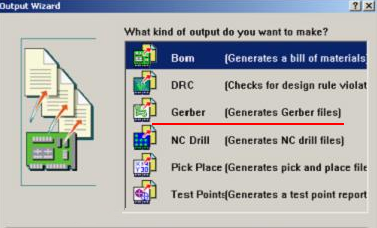

8. 檢查及初步調整后,按“Q”將單位改為“mil”,按“F、M”轉換文件,在彈出的窗口點“Next”進入圖(149),選擇“Gerber”,進入Gerber轉換操作,按“Next”進入。

8. 檢查及初步調整后,按“Q”將單位改為“mil”,按“F、M”轉換文件,在彈出的窗口點“Next”進入圖(149),選擇“Gerber”,進入Gerber轉換操作,按“Next”進入

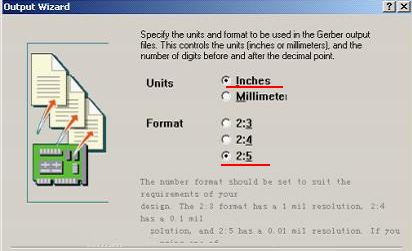

9. 在上圖中選擇“Inches 2:5”,以確保資料精度,反之線寬、線距或孔有偏移現象。

在上圖中選擇“Inches 2:5”,以確保資料精度,反之線寬、線距或孔有偏移現象

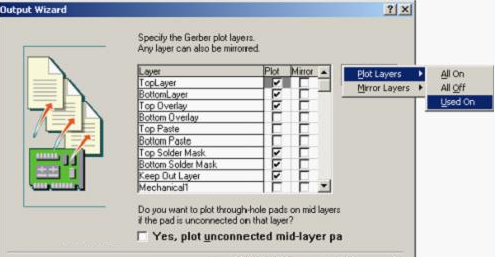

10. 按“Next”,點擊“Menu”將Plot Layers置為Used On,Mirror Layers置為All Off后按“Next”。

按“Next”,點擊“Menu”將Plot Layers置為Used On,Mirror Layers置為All Off后按“Next”

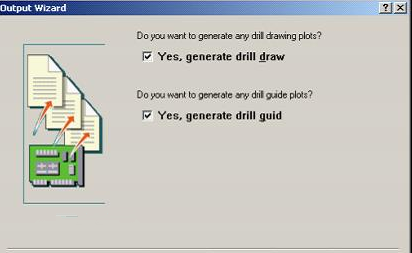

11. 選擇輸出孔位圖。

選擇輸出孔位圖

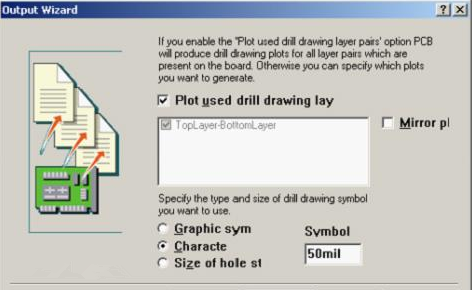

12. 選中“Plot used drill drawing layer”,并將孔圖改為“Cheracte”標示。

選中“Plot used drill drawing layer”,并將孔圖改為“Cheracte”標示

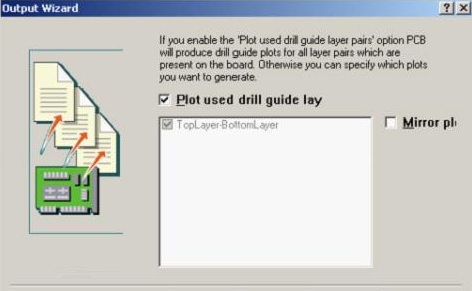

13. 選中“Plot used drill guide layer”。

選中“Plot used drill guide layer”

14. 點擊Finish完成Gerber文件的轉換。
15. 在CAM Outputs for *.cam窗口點擊鼠標右鍵,選擇“Insert NC Drill”生成鉆孔文件。

在CAM Outputs for *.cam窗口點擊鼠標右鍵,選擇“Insert NC Drill”生成鉆孔文件

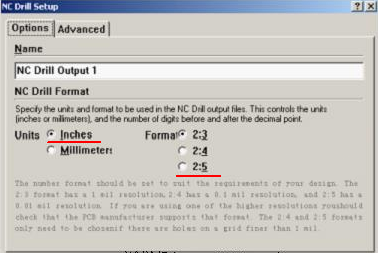

16. 將格式改為“Inches 2:5”( 以確保資料精度,反之孔與線路有偏移現象;)點OK完成鉆孔文件轉換。

將格式改為“Inches 2:5”( 以確保資料精度,反之孔與線路有偏移現象;)點OK完成鉆孔文件轉換

17. 按“F9”輸出Gerber和鉆孔文件到Documents內。

按“F9”輸出Gerber和鉆孔文件到Documents內

18. 在Documents窗口打開CAM for *的文件夾。

在Documents窗口打開CAM for *的文件夾

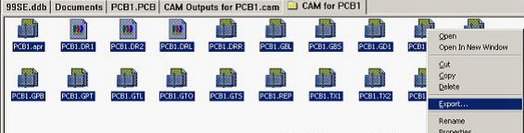

19. 拖動鼠標右鍵框所有文件后,選擇“Export…”,將文件導出到指定的工作目錄(也可直接在Protel 99 SE的臨時文件目錄(默認的是\windows\temp)將文件拷貝到工作目錄),完成Gerber和鉆孔文件的轉換和輸出。

20. 備注:在此過程中,如果D碼太多或太大,可另存為Protel 98的文件后,再用Protel 98進行轉換,或參考最后的特殊文件的設置及處理方式。
