PCB設計大講堂:R角的形成原因與解決方法

發布時間 :2020-01-09 15:56 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子是一家專注于PCB設計、PCB制板、SMT加工、元器件代購一站式服務的PCBA服務商,公司擁有平均超過10年工作經驗的專業PCB設計團隊,能熟練運用市場主流PCB設計軟件,專業高效溝通保證PCB設計進度,助您早一步搶占市場先機!接下來為大家介紹PCB制板R角外形的形成原因與解決方法。

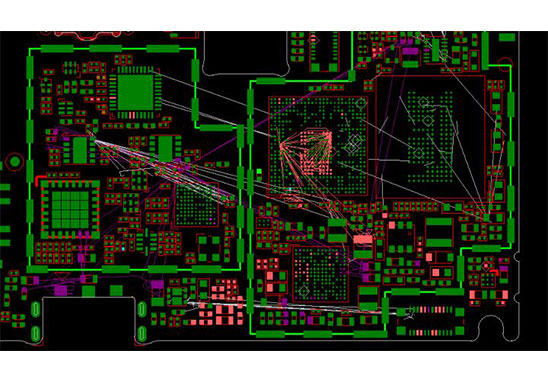

深圳PCB設計公司

R角外形的形成原因

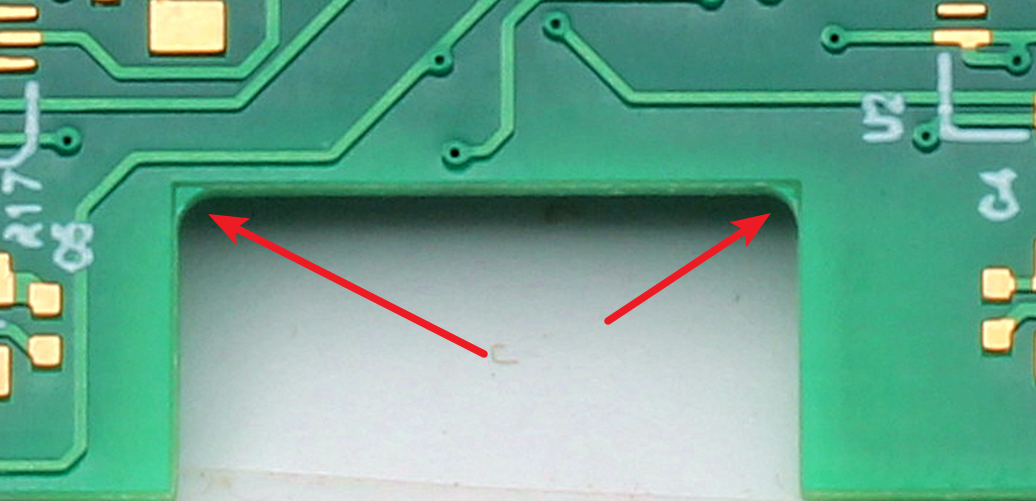

      細心的伙伴不難發現原本PCB設計為90°的直角,制板回來后變成了R角直接影響了外形的精度,嚴重時會導致器件卡位不夠無法放置或無法與外殼契合。

電路板R角
電路板R角

      電路板R角的形成:PCB成型時用的鑼刀是圓形刀,一直高速旋轉鑼銑PCB板邊及內槽,鑼刀不能將剩余的尖角銑掉,從而產生了R角,鑼刀直徑越大R角就越大。

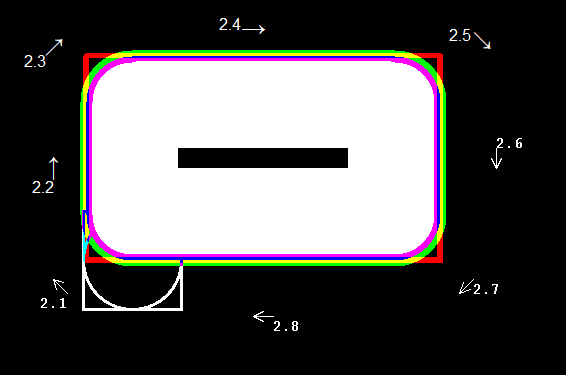

PCB鑼槽文件
PCB鑼槽文件

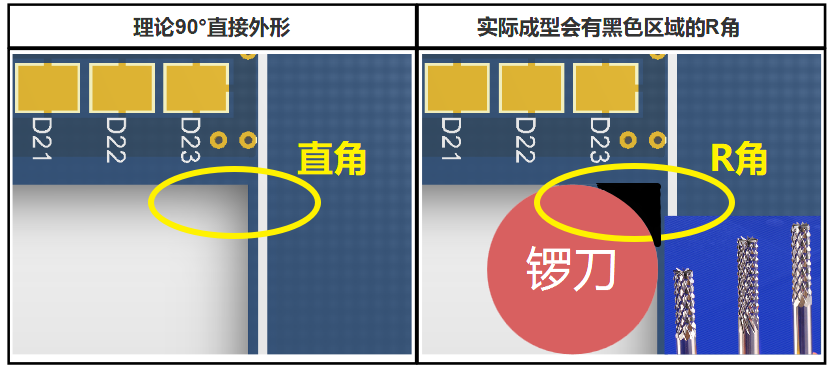

R角形成示意圖
R角形成示意圖

R角外形的解決方法
      方法1:在PCB制板下單時備注“在外形夾角處加上清角孔”。

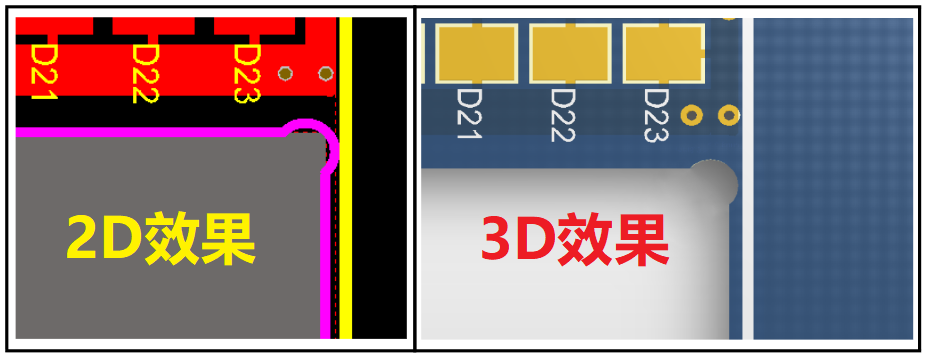

      方法2:PCB外框設計時將外形往內凹一點(見下圖),內凹的圓弧直接大于0.8mm。

R角外形的解決方法

深圳宏力捷電子PCB設計能力
最高信號設計速率:10Gbps CML差分信號;
最高設計層數:40層;
最小設計線寬線距:2.4mil;
最小BGA設計腳距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN 數:63000個;
最大元件數目:3600個;
設計PCB最多BGA數量:48個。
