PCB設計中的Grid布局約定

發布時間 :2020-06-03 15:54 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計中的Grid布局約定

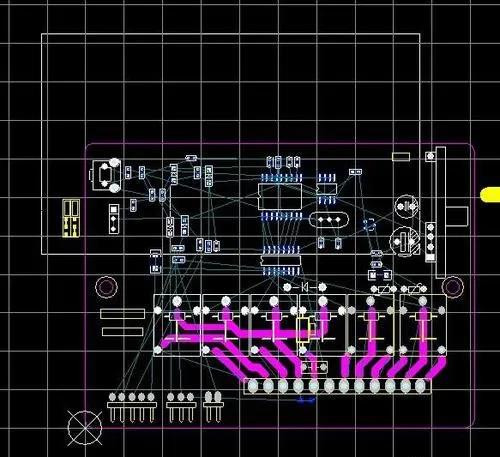

      PCB設計中的標準化網格(Grid)是實現PCB圖形設計規范化和合理化的基礎,也是實現PCB的高可靠性和加工的經濟性的前提。遵循約定的基本網格而設計的PCB圖形,其安裝元器件的連接孔均配置在Grid坐標的交點上,故尺寸規范整齊。

      而且依此設計的導線寬度、相鄰布線間距、孔間距、孔徑、孔周圍的導體間距等,都是依據Grid作為設計上的基準。這樣不僅利于制造,而且安裝工藝性好,便于實現安裝自動化,在此前提下一般都能獲得較好的焊接加工效果。

PCB設計中的標準化網格(Grid)是實現PCB圖形設計規范化和合理化的基礎,也是實現PCB的高可靠性和加工的經濟性的前提。

      網格數值的約定,世界上并不完全統一。IEC標準委員會采用英制0.1英寸(2.54mm)作為基本網格,大多數國家都以英制為準,也有采用公制2.5mm作為基本網格的。
