什么是PCB設計開窗?PCB設計開窗有什么用?

發布時間 :2020-07-06 15:45 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
我經常聽到人們說在PCB設計中開窗。什么是開窗,PCB設計開窗有什么用,怎么開窗?接下來深圳PCB設計公司-深圳宏力捷電子為您解答。

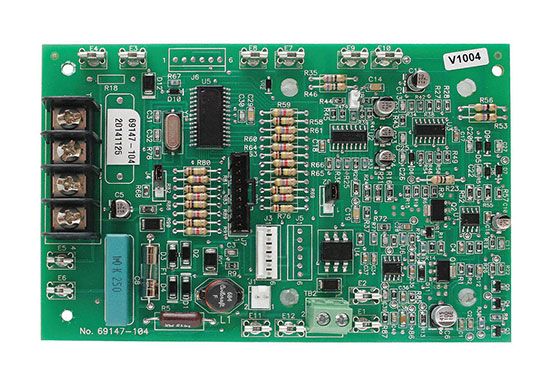

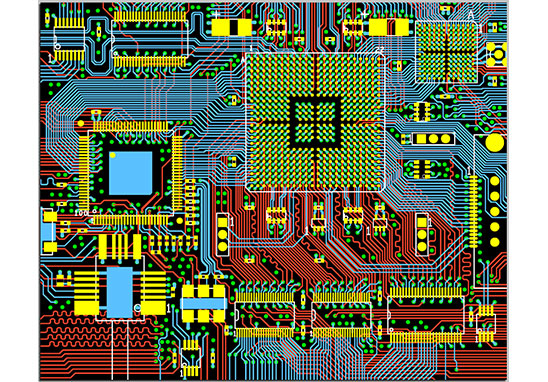

什么是PCB設計開窗?PCB設計開窗有什么用?

什么是開窗?
通常,PCB上的引線被油覆蓋,以防止短路和損壞設備。所謂的窗口是去除導線上的涂料層,以便導線可以暴露于錫中。

在PCB設計中開窗有什么用?
PCB設計不僅可以將PCB實現為即插即用的插件,而且可以增加焊料的厚度以達到過大電流的目的。


PCB設計不僅可以將PCB實現為即插即用的插件,而且可以增加焊料的厚度以達到過大電流的目的。

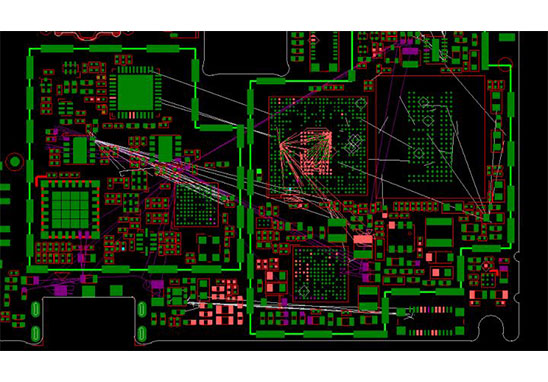

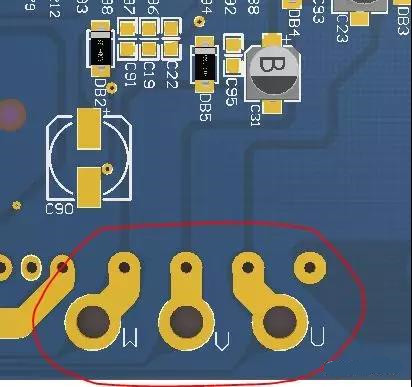

如上圖所示,窗口打開。 PCB開窗并不少見,最常見的一種可能是內存條。拆開計算機的任何人都知道存儲條上有一個金手指,如下圖所示:

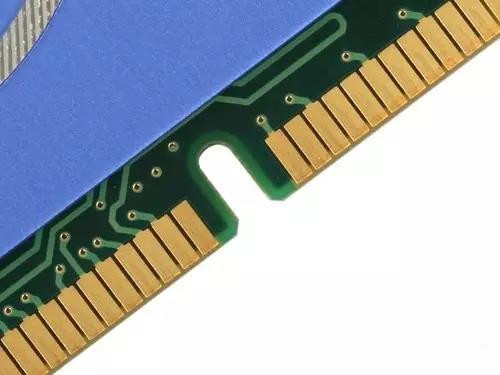

拆開計算機的任何人都知道存儲條上有一個金手指

在這里,金手指是打開的窗口,即插即用。

開窗還有一個很普通的功能,就是后期的鐵增加了銅箔的厚度,方便了過大的電流,這在電源板和電機控制板上更為常見。

如何在PCB設計中開窗?

如何在PCB設計中開窗?
在PCB設計中,可以在TOP/BOTTOM SOLDER層上設置穿線和開窗。

TOP/BOTTOM SOLDER(頂層/底層阻焊綠油層):頂層/底層敷設阻焊綠油,以防止銅箔上錫,保持絕緣。

可在本層對焊盤、過孔及本層非電氣走線處設置阻焊綠油開窗。

1. 焊盤在PCB設計中默認會開窗(OVERRIDE:0.1016mm),即焊盤露銅箔,外擴0.1016mm,并且在波峰焊過程中施加了焊錫。建議不要進行任何設計更改以確保可焊接性;

2. 過孔在PCB設計中默認會開窗(OVERRIDE:0.1016mm),即過孔露銅箔,外擴0.1016mm,波峰焊錫。如果設計是為了防止將SOLDER粘貼在SOLDER MASK上,則必須選中SOLDER MASK的PENTING選項以關閉SOLDER MASK。

3. 另外,在該層中也可以單獨進行非電氣布線,以便可以堵塞綠色油,從而相應地開窗。如果在銅箔線上,則用于增強導線過電流的能力。在焊接過程中添加錫。如果使用非銅箔線,通常用于徽標和特殊字符絲網印刷,則可以省略以產生字符絲網層。
