PCB設計如何做好屏蔽罩設計?

發布時間 :2020-12-29 17:44 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
深圳宏力捷電子是一家專業從事電子產品電路板設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計如何做好屏蔽罩設計。


什么是屏蔽罩?

屏蔽罩是一個合金金屬罩,是減少顯示器輻射至關重要的部件,應用在MID或VR產品中可以有效的減少模塊與模塊之間的相互干擾,如圖1所示,常見于主控功能模塊和電源模塊及Wifi模塊之間的隔離。

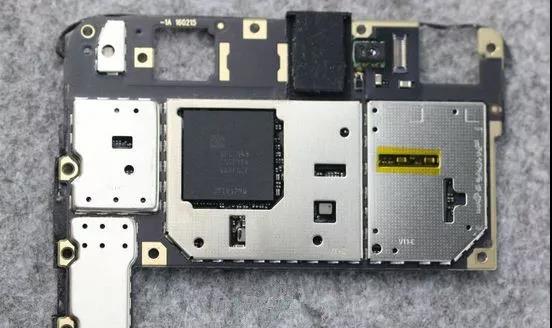

屏蔽罩的使用

圖1 屏蔽罩的使用



屏蔽罩夾子的用途

一般有使用到無線通訊的產品,通常都會在電路板上設計屏蔽框(來隔絕電磁干擾(EMI),但要使屏蔽框發揮功能,一般都需要用到兩個零部件,一個是使用SMT貼片加工的屏蔽框,另一個是屏蔽罩,這么一來就必須要開兩套以上的Press模具。
現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法,這種夾子不但可以使用SMT貼片加工,而且體積小所以不怕變形,這種夾子可以直接取代屏蔽框,當夾子被焊接在電路板之后,再直接把屏蔽罩安裝在這些夾子中間夾住就可以了,等于少了一個屏蔽框的費用。如圖2所示

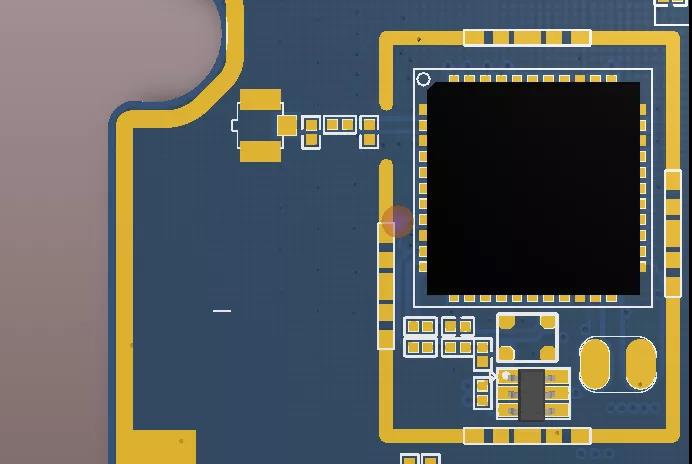

常用屏蔽罩夾子

圖2 常用屏蔽罩夾子

雖然屏蔽夾有非常多的有點與成本優勢,但仍然有許多的工程設計問題需要注意:
1、有否建議多遠的距離應該擺放一個夾子?根據廠商的回答,一般25mm擺放一個夾子就可以了。
2、基本上我們在彎角的地方都設計擺放了一個屏蔽夾,這樣可以讓作業員比較方便安裝屏蔽罩時的對位準確。然后在其他沒有屏蔽夾的地方也設計了一些接地的布缐,一來可以稍微提昇屏蔽罩的電磁隔絕能力,另一方面也可以為屏蔽夾無效時,馬上可以更改為屏蔽框,而無需要重新設計電路板。


屏蔽罩的使用模塊

在MID或VR產品的PCB設計中,我們常常對某些模塊進行屏蔽
1、電源模塊(PMU+DCDC+LDO)
如圖3所示,通常電源模塊做為一個發熱源及干擾源存在于PCB上,對其加上一個屏蔽罩而已有效的降低其對外的輻射干擾。

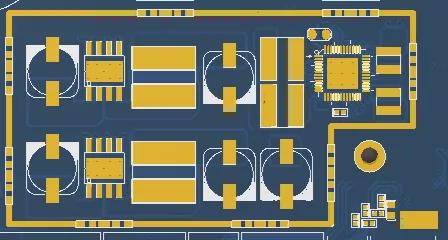

電源模塊的屏蔽罩

圖3 電源模塊的屏蔽罩

2、核心模塊(CPU+DDR+Flash[EMMC])
核心模塊作為PCB的核心部分,穩定的不受干擾的運行是一個系統穩定的重要組成部分,作為一個易受外界干擾的模塊,通常也給其設計一個屏蔽罩進行屏蔽,如圖3所示。

3、Wifi及藍牙模塊
  隨著模塊的集成度不斷增加,WiFi模塊還集成了很多其他的功能,比如Bluetooth,集成越多,自然會對WiFi信號的接受產生干擾,另一個主要的干擾源是PCB板上的元器件,它們工作時的高頻電路會產生較為強烈的干擾,這時候品牌廠商多半會采用屏蔽處理,去掉或減弱主板對天線的干擾,金屬屏蔽罩就是一個很好的選擇,它們可以有效屏蔽電磁波對內部電路的影響,當然也阻擋了內部產生的電磁波向外輻射。當然天線的位置也比較至關重要,一般放置板邊比較干凈的地方,如圖4,演示了一個添加屏蔽罩的Wifi藍牙模塊。


Wifi藍牙模塊屏蔽罩

 圖4 Wifi藍牙模塊屏蔽罩

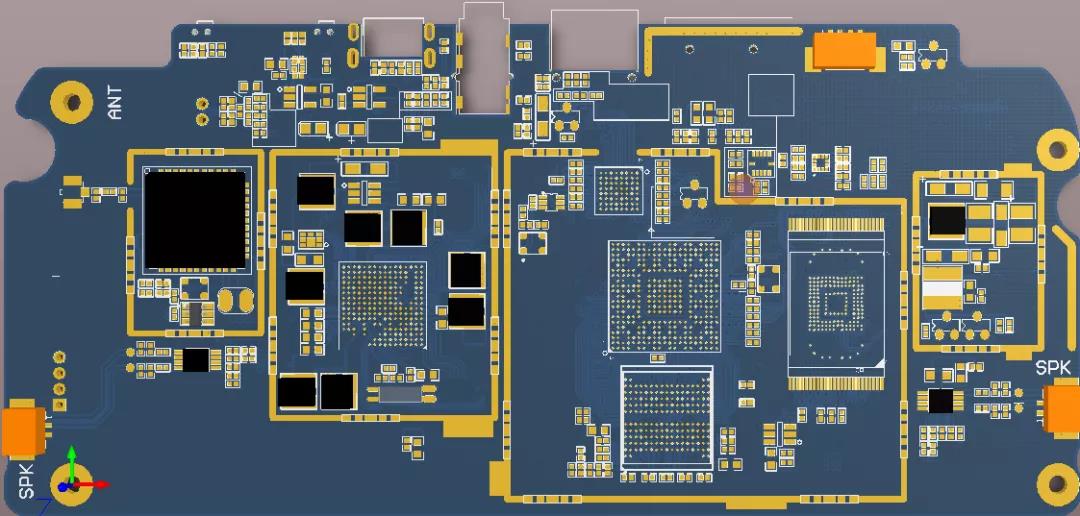

屏蔽罩及屏蔽罩的常用畫法

屏蔽罩設計時候盡量設計為矩形不要出現多邊形的情況,加大生產難度。如圖5所示,展示了常用的畫法及屏蔽罩夾子的放置


屏蔽罩及屏蔽罩的常用畫法

 圖5 屏蔽罩及屏蔽罩的常用畫法
