在PCB設計中，焊盤是一個非常重要的概念，PCB工程師對它一定不陌生。不過，雖然熟悉，很多工程師對焊盤的知識卻是一知半解。接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹PCB設計中的焊盤種類。

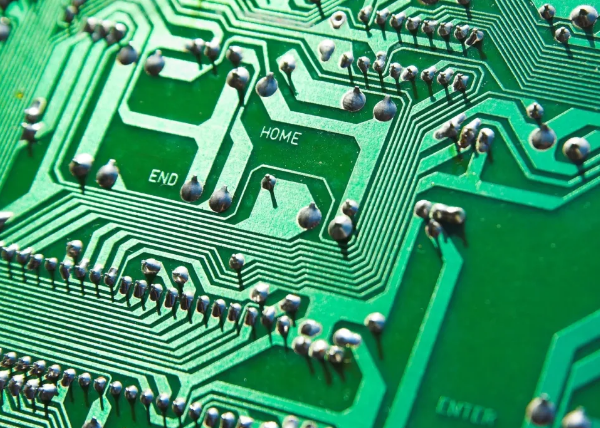

什么是焊盤？
焊盤，表面貼裝裝配的基本構成單元，用來構成電路板的焊盤圖案(land pattern)，即各種為特殊元件類型設計的焊盤組合。焊盤用于電氣連接、器件固定或兩者兼?zhèn)涞牟糠謱?dǎo)電圖形。
PCB設計中的焊盤種類
一、常見焊盤

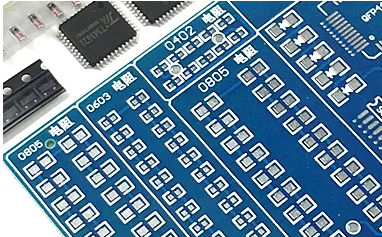

1、方形焊盤——印制板上元器件大而少、且印制導線簡單時多采用。在手工自制PCB時，采用這種焊盤易于實現。
2、圓形焊盤——廣泛用于元件規則排列的單、雙面印制板中。若板的密度允許，焊盤可大些，焊接時不至于脫落。
3、島形焊盤——焊盤與焊盤間的連線合為一體。常用于立式不規則排列安裝中。
4、多邊形焊盤——用于區別外徑接近而孔徑不同的焊盤，便于加工和裝配。

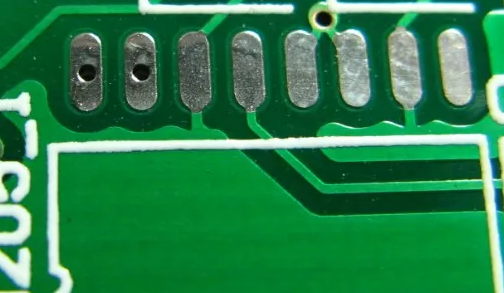

5、橢圓形焊盤——這種焊盤有足夠的面積增強抗剝能力，常用于雙列直插式器件。
6、開口形焊盤——為了保證在波峰焊后，使手工補焊的焊盤孔不被焊錫封死時常用。
二、特殊焊盤

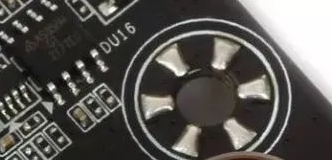

1、梅花焊盤
梅花焊盤通常用在大的過孔接地的位置，這樣設計有以下幾點原因：
1）固定孔需要金屬化和GND相連， 如果該固定孔是全金屬化的，在回流焊的時候容易將該孔堵住。
2）采用內部的金屬螺孔可能由于安裝或多次拆裝等原因，造成該接地處于不良的狀態。而采用梅花孔焊盤，不管應力如何變化，均能保證良好的接地。
2、十字花焊盤
十字花焊盤又稱熱焊盤、熱風焊盤等。其作用是減少焊盤在焊接中向外散熱，以防止因過度散熱而導致的虛焊或PCB起皮。
1）當你的焊盤是地線時候。十字花可以減少連接地線面積，減慢散熱速度，方便焊接。
2）當你的PCB是需要機器貼片，并且是回流焊機，十字花焊盤可以防止PCB起皮（因為需要更多熱量來融化錫膏）。

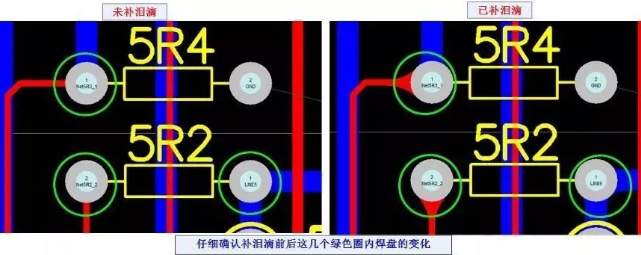

3、淚滴焊盤
當焊盤連接的走線較細時常采用，以防焊盤起皮、走線與焊盤斷開。這種焊盤常用在高頻電路中。
