PCB設計元件排列規則

發布時間 :2021-08-04 17:24 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計布局也有很大的學問蘊含其中,目前,在PCB設計中常見的原則有五個,分別是元件排列規則、按照信號走向布局原則、防止電磁干擾原則、抑制熱干擾原則以及可調元件的布局原則。我們今天就先來介紹一下PCB設計元件排列規則。

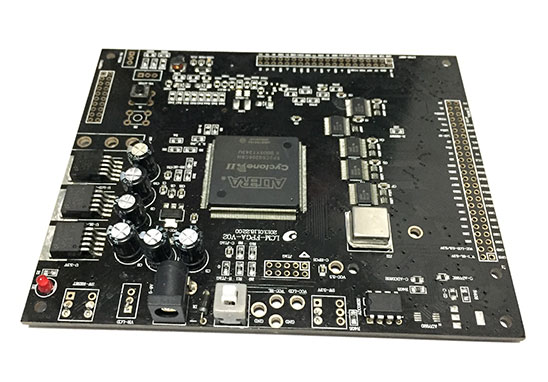

PCB設計元件排列規則

PCB設計元件排列規則
1. 在通常條件下,所有的元件均應布置在印制電路的同一面上,只有在頂層元件過密時,才能將一些高度有限并且發熱量小的器件,如貼片電阻、貼片電容、貼IC等放在底層。

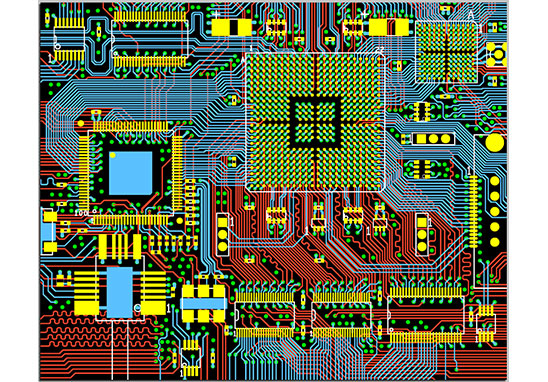

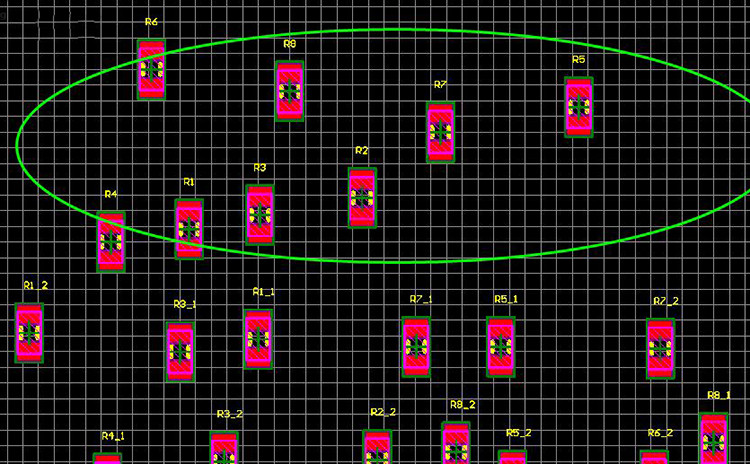

2. 在保證電氣性能的前提下,元件應放置在柵格上且相互平行或垂直排列,以求整齊、美觀,一般情況下不允許元件重疊;元件排列要緊湊,輸入和輸出元件盡量遠離。
3. 某元器件或導線之間可能存在較高的電位差,應加大它們的距離,以免因放電、擊穿而引起意外短路。
4. 帶高電壓的元件應盡量布置在調試時手不易觸及的地方。
5. 位于板邊緣的元件,離板邊緣至少有2個板厚的距離。
6. 元件在整個板面上應分布均勻、疏密一致。

這就是在PCB設計布局上的元件排列規則,由此可以清晰地看出來,PCB板上的元器件排列也并不是隨心所欲的,在許多展會看到的,各種形狀的PCB板都是經過技術人員專門調整的,否則會導致電路板無法運作的情況。因此,大家在設計PCB線路的時候一定要格外仔細認真,切不可一味追求新穎獨特哦。
