PCB設計預留工藝邊的用途及注意事項

發布時間 :2022-10-19 17:12 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部

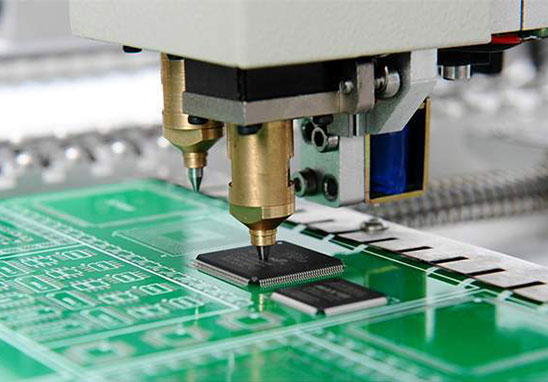

PCB設計預留工藝邊的主要原因是SMT貼片機軌道是用來夾住電路板并流過貼片機的,因此太過于靠近軌道邊的元器件在SMT貼片機吸嘴吸取元器件并貼裝到電路板上時,會發生撞件現象,無法完成生產,所以PCB在拼板生產過程中,為了考慮后續的貼片和插件,一般都會加上工藝邊。

PCB設計預留工藝邊的用途及注意事項

PCB設計預留工藝邊的用途及注意事項
預留工藝邊就是為了輔助貼片插件焊接走板在PCB板兩邊或者四邊增加的部分,主要為了輔助生產,不屬于PCB板的一部分,在PCBA制造生產完成后可以去除掉。

PCB設計預留工藝邊會消耗更多的板材,增加PCB制板成本,因此在設計PCB工藝邊時,需要平衡經濟和可制造性。對于一些特殊的線路板,可以通過PCB拼板的方式將原本留2個工藝邊或者4個工藝邊的PCB板極大地簡化。SMT貼片加工在設計拼板方式時,需要充分考慮到SMT貼片機的軌道寬度,對于超過寬度350mm的拼板需要與SMT供應商的工藝工程師進行溝通。

PCB設計工藝邊的平整度也是印制線路板生產中的重要組成部分。在去除PCB設計工藝邊的時候,需要保證工藝邊平整,尤其是對于組裝精度要求極高的線路板,任何不平整的毛邊,會導致安裝孔位偏移,給后續PCBA組裝帶來極大的麻煩。

PCB設計預留工藝邊的用途及注意事項
