PCB設計常見布線規則

發布時間 :2023-01-04 15:29 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計常見布線規則
1. PCB板上預劃分數字、模擬、DAA信號布線區域。
2. 數字、模擬元器件及相應走線盡量分開并放置于各自的布線區域內。
3. 高速數字信號走線盡量短。
4. 敏感模擬信號走線盡量短。
5. 合理分配電源和地。
6. DGND、AGND、實地分開。
7. 電源及臨界信號走線使用寬線。
8. 電源線與地線應盡可能呈放射狀,以及信號線不能出現回環走線。
9. 數字電路放置于并行總線/串行DTE接口附近,DAA電路放置于電話線接口附近。
10. 小的分立器件走線須對稱,間距比較密的SMT焊盤引線應從焊盤外部連接,不允許在焊盤中間直接連接。
11. 關鍵信號線優先:電源、摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先。
12. 布線密度優先原則:從單板上連接關系最復雜的器件著手布線。從單板上連線最密集的區域開始布線。
13. PCB設計中應避免產生銳角和直角,產生不必要的輻射,同時PCB生產工藝性能也不好。
14. 貼片焊盤上不能有通孔,以免焊膏流失造成元件虛焊。重要信號線不準從pin腳間穿過。

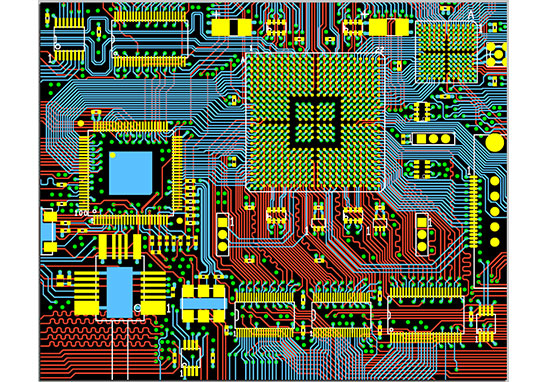

PCB設計常見布線規則

PCB設計公司
深圳宏力捷電子是一家專業從事電子產品電路板設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊,能熟練運用市場主流PCB設計軟件,專業高效溝通保證PCB設計進度,助您早一步搶占市場先機!

PCB設計服務流程
1. 客戶需提供資料:原理圖(schdoc、DSN或sch)或網表、結構圖(DXF)、封裝庫(需新建的封裝提供datasheet手冊)、設計要求等。
2. 布局、布線評審:依據設計規范、設計指導書、客戶設計要求以及相關CHECKLIST進行。項目啟動后,我方工程師進行原理圖DRC檢查,結構核對等電氣設計要求,有問題第一時間反饋EQ記錄給客戶。
3. 客戶布局確認:提供布局檔案、結構檔案供客戶進行布局審查;客戶確認布局合理性、層疊方案、阻抗方案、結構、封裝,并確認布線參數。
4. 設計資料輸出:PCB源文件、Gerber檔案、裝配檔案、鋼網檔案、結構檔案等。PCB Layout設計完成后,我方工程師進行互檢,包括DFM檢查,QA檢查,EMC檢查,客戶確認OK后,出Gerber等生產文件。
