PCB設計要點有哪些?

發布時間 :2023-11-03 17:51 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計是電子產品開發中至關重要的一部分,下面是一些PCB設計的要點和關鍵注意事項:
1. 布局規劃:PCB的布局規劃是設計的基礎,要考慮元器件的位置、連線路線、電源和地面平面,以確保信號完整性和最佳性能。盡量減少信號線的長度,降低信號傳輸?shù)难舆t。
2. 匹配阻抗:確保信號線的阻抗與要傳輸?shù)男盘?hào)匹配,以減少反射和信號完整性問題。使用差分信號傳輸可以減少干擾。
3. 電源和地面平面:PCB上應該有穩定的電源和地面平面,以降低電磁干擾(EMI)和提供電源分配的穩定性。這有助于減少信號回流路徑的長度。
4. 適當?shù)膶哟危憾鄬覲CB可用于隔離不同信號,減少信號層間的干擾。選擇適當?shù)膶哟蝸?lái)滿足電路的需求。
5. 熱管理:考慮元器件的散熱需求,確保熱量能夠有效散發,避免過熱導致元器件損壞。
6. 定位孔和固定孔:在PCB上添加定位孔和固定孔,以便安裝和固定PCB到外殼或其他結構中。
7. 符號和標簽:為元器件和連線添加清晰的符號和標簽,以方便維護和故障排除。
8. 安全性和法規:確保PCB設計符合適用的安全性標準和法規,特別是對于電氣安全和電磁兼容性。
9. EMI抑制:采取必要的措施來減少電磁干擾,如添加屏蔽罩、地線平面、濾波器等。
10. 材料選擇:選擇適當?shù)腜CB材料,考慮介電常數、損耗因數和溫度特性,以滿足設計需求。
11. 測試和驗證:在實際制造之前,使用仿真工具來驗證設計的性能,進行原型測試以確保PCB工作正常。
12. 可維護性:考慮PCB的可維護性,使維修和維護工作更加容易。
13. 成本控制:盡量降低PCB制造成本,但不要以犧牲性能和質量為代價。

PCB設計要點的重要性在于確保電路板能夠正常工作,具有良好的信號完整性、穩定性和性能。因此,在PCB設計過程中需要仔細考慮這些要點。

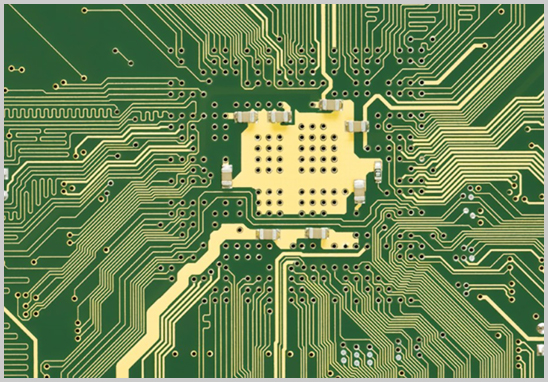

PCB設計要點有哪些?
