PCB設計中是否有必要去掉死銅?

發布時間 :2024-05-29 15:59 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在PCB設計過程中,死銅(即孤島銅)是一個常見的問題。死銅指的是那些沒有電氣連接而孤立存在于電路板上的銅區域。很多電子工程師在遇到死銅時,常常感到困惑,不確定是否需要去除它。接下來深圳PCB設計公司-宏力捷電子將從多個角度分析死銅的影響及其處理方法,希望能為工程師們提供有用的參考。

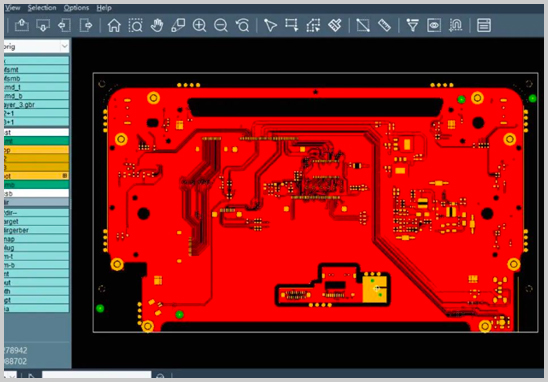

PCB設計中是否有必要去掉死銅?

死銅可能帶來的問題
1. EMI問題
死銅可能會在電路板上形成天線效應,增強周圍的電磁輻射強度,并容易接受外界的電磁干擾(EMI),從而影響電路的正常工作。特別是在高頻電路中,這種效應尤為顯著,可能導致電路性能嚴重下降。

2. 高頻噪聲
在高頻電路中,死銅可能成為噪聲傳播的媒介。孤立的銅區域可能會拾取和傳播高頻噪聲,影響電路的信號完整性和整體性能,導致電路的可靠性下降。

保留死銅的理由
1. 美觀性
從外觀上看,去除死銅會在電路板上留下大片空白區域,這樣的設計可能顯得不夠美觀。對于一些對外觀有較高要求的設計項目,保留適量的死銅可以提升整體視覺效果。

2. 機械性能
矢量的死銅區域可以增加電路板的機械強度,幫助均勻分布應力,防止電路板在受力不均勻的情況下發生彎曲或變形。尤其在較大面積的電路板設計中,保留死銅有助于增強結構穩定性。

如何處理死銅?
1. 盡量去除死銅
為了減少EMI和高頻噪聲,建議盡量去除死銅。特別是在高頻電路設計中,去除死銅可以避免潛在的干擾問題。如果必須保留死銅,可以通過地孔將其與接地層(GND)良好連接,形成一個有效的屏蔽層,從而減輕其對電路性能的影響。

2. 適當保留死銅
在某些情況下,為了考慮電路板的美觀性和機械強度,可以適當保留一些死銅。需要注意的是,這些死銅必須通過地孔與GND連接,避免形成天線效應。此外,確保布線間距合理,以減少對電路性能的負面影響。

3. 高頻電路的處理
在高頻電路中,必須非常謹慎地處理死銅。即使無法完全去除,也要確保其通過地孔與GND連接,避免高頻噪聲的傳播。同時,布線間距應盡可能小于噪聲頻率波長的λ/20,以減少噪聲干擾。

4. 綜合考慮
在實際設計中,應根據電路的具體需求和工作環境,綜合考慮是否去除死銅。對于復雜電路和高頻電路,建議進行仿真分析和實際測試,以確定最佳的處理方案。通過全面評估,可以找到既滿足電氣性能又兼顧機械和美觀需求的最佳解決方案。

在PCB設計中,是否有必要去除死銅需要根據具體情況進行分析。對于高頻和高敏感度的電路,盡量去除死銅是保證電路性能的關鍵。而在其他情況下,適當保留死銅可以提高電路板的美觀性和機械強度。通過合理的設計和處理,可以有效平衡電路性能和其他需求,確保最終產品的可靠性和美觀性。
