深圳宏力捷電子深耕PCBA加工20余年，本文從元器件選擇、貼裝精度、工藝參數三方面解析SMT貼片加工質量的核心要求，助力企業規避風險、提升效率。

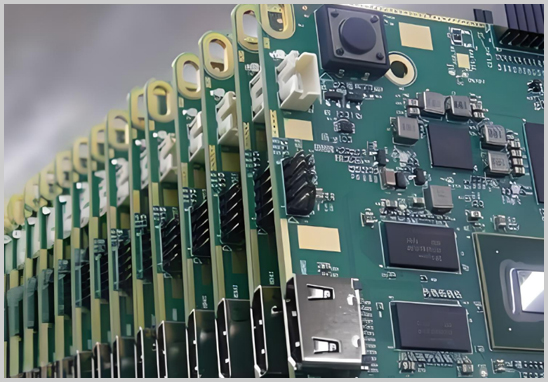

一、元器件選擇：基礎決定成敗
SMT貼片加工的第一步是確保元器件的正確性與可靠性。
- 匹配設計要求：元器件的類型、型號、標稱值及極性必須完全符合產品設計圖紙和BOM表（物料清單），避免因貼錯位置導致電路短路或功能異常。
- 可焊性與清潔度：金屬材料需具備良好的可焊性（如紫銅、黃銅），表面無氧化層或油污。若元器件引腳存在污染或氧化，焊接時易出現虛焊、橋接等問題。
- 存儲與防護：濕度敏感元件（如IC）需采用防潮包裝，并在規定時間內使用，防止吸濕后高溫焊接時爆裂。
二、貼裝精度：細節成就品質
SMT貼片加工的核心在于元器件的精準貼裝，任何微小偏差都可能影響電路性能。
- 位置對齊：元器件端頭或引腳需與焊盤圖形對齊或居中，確保焊端接觸焊膏圖形。例如，BGA器件的焊球中心與焊盤中心偏移量需小于焊球直徑的1/2，否則再流焊時易產生移位或吊橋。
- 貼裝壓力控制：貼片高度需適中。壓力過小會導致元器件浮在焊膏表面，傳遞或焊接時易移位；壓力過大則可能擠出過多焊膏，引發橋接。
- 設備精度要求：高密度元件（如0.4mm間距BGA）需使用貼裝精度≤±0.025mm的設備，配合實時圖像識別技術，確保貼裝誤差＜100μm。
三、工藝參數與過程監控：穩定是關鍵
SMT加工質量的穩定性依賴于科學的工藝參數設置與全程監控。
- 焊膏印刷質量：
- 使用電拋光鋼網模板，優化開孔設計（如倒錐形），確保焊膏均勻釋放。
- 焊膏厚度需控制在合理范圍內（通常為PCB焊盤厚度的1.2~1.5倍），避免橋接或焊料不足。
- 回流焊溫度曲線：
- 根據焊膏特性（熔點、活性）和PCB結構（多層板、元件高度差異）定制溫度曲線，確保焊料充分熔融但不過度流動。
- 實時監控加熱區段參數，避免局部過熱或冷焊。
- 自動化檢測技術：
- AOI光學檢測：100%覆蓋檢測焊點形狀、元件偏移、極性錯誤等缺陷，檢測效率比人工目檢提高40%以上。
- AXI X射線檢測：針對BGA芯片等隱藏焊點，通過三維成像分析焊球是否“抱團”或虛焊，符合IPC-A-610標準。
結語：選擇專業廠家，規避風險更高效
SMT貼片加工質量的把控需要從元器件、貼裝精度、工藝參數三方面系統發力。宏力捷電子作為深耕行業20余年的PCBA代工代料廠家，配備多條SMT/DIP生產線，嚴格遵循IPC-A-610、ISO 9001等國際標準，提供從設計、采購、組裝到測試的一站式服務。若您有SMT貼片加工需求，歡迎咨詢我們，用專業能力為您的產品保駕護航！
