PCBA大講堂:環氧樹脂對COB的影響

發布時間 :2016-08-04 16:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
COB封膠一般使用單液 Epoxy(環氧樹脂),也可以使用雙液Epoxy+硬化劑),雙液的成品品質可靠度雖然比較高,但是保存及維護非常麻煩,所以一般的 COB 都還是采用單液的制程。
其次是如何控制封膠的外型,有些 COB 可能必須考慮外觀美觀的問題,所以必需要點出一個漂亮的圓球型,應該點不出方形的啦!如何控制封膠的外型就真的是一大學問了,這個問題從選用一支適合的 Epoxy 開始、如何封膠、到如何固化都可以探討,有些可能還有對封膠特性的特殊的要求,比如說不容易被移除封膠以保護內在晶片隱私。
不好的外觀 良好的外觀
PCBA大講堂:環氧樹脂對COB的影響 PCBA大講堂:環氧樹脂對COB的影響

環氧樹脂封膠 (Epoxy Coating)
1、大部分的 COB 廠商都采用手動點膠,原因也是 COB 屬于 Low Cost 制程,只是手動點膠有損壞焊線的可能性,及點膠形狀不統一的缺點。
2、環氧樹脂的黏度非常重要。
PCBA大講堂:環氧樹脂對COB的影響-深圳宏力捷
3、使用自動點膠機將有助于控制 COB 的環氧樹脂固化后的形狀。

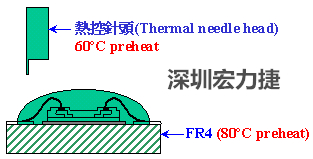

4、有些環氧樹脂需使用預熱針管,因?yàn)榄h(huán)氧樹脂在加熱后會有一段時間會降低黏度,可以有助環氧樹脂的流動,并降低焊線拉扯的能力。建議的環氧樹脂預熱溫度為60+/-5°C,PCB的預熱溫度為80°C。
PCBA大講堂:環氧樹脂對COB的影響-深圳宏力捷
5、如果晶圓焊點間距是比較小時(Fine Pitch),建議采用黏度比較低的環氧樹脂并采用水壩(Dam)圈于外圍來阻擋環氧樹脂到處流動。
  PCBA大講堂:環氧樹脂對COB的影響-深圳宏力捷
6、如果采用雙液的 Epoxy 封膠還需注意幾個問題。第一,攪拌必須均勻,否則會發生局部無法固化的問題。第二,雙液型的 Epoxy 必須注意氣泡對焊線的影響,尤其是加熱加速固化的過程,氣泡會有熱脹冷縮的現象,也容易拉扯焊線致使焊線斷裂。單液型則較沒有這方面的顧慮,但是單液型不容易控制外觀的形狀。
