PCB設計案例分析:后焊元件焊盤開孔過大的危害

發布時間 :2016-11-21 11:35 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計時后焊元件焊盤開孔過大容易使焊錫流進插座造成短路。下面深圳宏力捷跟大家來探討一下解決這個問題的方法。

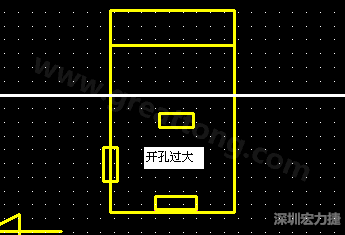

PCB設計時后焊元件焊盤開孔過大容易使焊錫流進插座造成短路。
分析:此為后焊元件,焊接時需把PCB反過來焊,焊錫會順著元件管腳流到元件里面造成內部短路。
對策:把原0.9X2.5MM的孔更改為0.6X2.5MM(已最小)。
思考:此元件的腳很薄只有0.2MM,但把孔改小后的PCB制作很困難,因為過于細長的孔模具很容易沖斷針,因此元件選擇的時候需要認真確認,否則后序會很被動。
